Real-Time SPCでコントロールリミットの選択肢について学びましょう。
新しいチャートの計算方法設定
新しい制御図の場合、 Real-Time SPC は推定されたプロセスパラメータから中心線と制御限界を計算します。制御限界の計算に使用するデータ量を指定できます。
Real-Time SPC どのチャートをカスタマイズしたいかに応じて計算方法を変更するいくつかの方法が提供されています。コントロールチャートの中心線とコントロールリミットが計算された後、それらを設定しロックします。これらの線は新たな計算が開始されるまで残ります。制御限界の計算についての詳細は 制御限界計算の詳細をご覧ください。
システムの設定を変更する方法
すべての新しいチャートのパラメータ推定に使用するデータ量を指定するには、システムの設定を更新してください。これらの設定は測定設定のデフォルト値に影響を与えます。
- 選ぶ 設定選択
、そして へナビゲーションします。 - を選択します
選択肢を開くために。 - 連続データの場合、デフォルトは100の観測値です。属性データの場合、デフォルトは25サブグループです。計算により多くのデータを含めたいなら、これらの設定を変更してください。
製品/プロセス/測定設定の変更方法
特定の測定値の新しいチャートでパラメータ推定に使用するデータ量を指定するには、その測定値のコントロールチャート設定にアクセスしてください。これらの設定はステーション設定のデフォルトに影響します。
- 構成要素 ページに行き、商品を選択してください。次に、製品のプロセスフローステップを選択します。
- プロセスステップを開き、 工程概要 セクションに移動します。
- 追加設定 を選択し、 管理図 を選択します。
- 管理限界の計算方法 では、制御限界を計算する方法を選択します。
ステーションのセットアップを変更する方法
特定の観測所のパラメータ推定に使用するデータ量を指定するには、その測定値の観測所設定に移動します。ここでの変更は新しい計算を引き起こします。
- 構成要素 ページに行き、ステーションを選択してください。
- 製品とプロセスを変更するには、 構成 を選択します。
- 各指標ごとに 編集 を選択してデータソースを選択します。
- 管理図 タブを選択します。
- 管理限界の計算方法 では、制御限界を計算する方法を選択します。
最近のデータを使って制御限界を再計算してください
を開きます 工程品質スナップショット
これは測定に関連するプロセス制御の詳細を提供します。
- 管理図 タブを開いてください。
- を選択
アイコンを選んでから 管理限界を再計算 を選択します。 - 新しい制御限界計算を適用する測定値や観測局を選択します。 パラメータ推定は、ステーションの設定で指定されたデータ量まで現在のデータポイントを使用します。再計算を開始する前に、中心線と制御限界を正確に再計算できる十分なデータを確保してください。
注
最近のデータから計算された制御限界を使うのが一般的ですが、プロセスの安定時を見つけ、その時点の過去のパラメータを使って制御限界を設定することを好むかもしれません。
制御限界のパラメータを再計算するために、さまざまなデータを活用してください
を開きます 工程品質スナップショット これは測定に関連するプロセス制御の詳細を提供します。
- 管理図 タブを開いてください。
- を選択 アイコンを選んでから 高度なオプション を選択します。

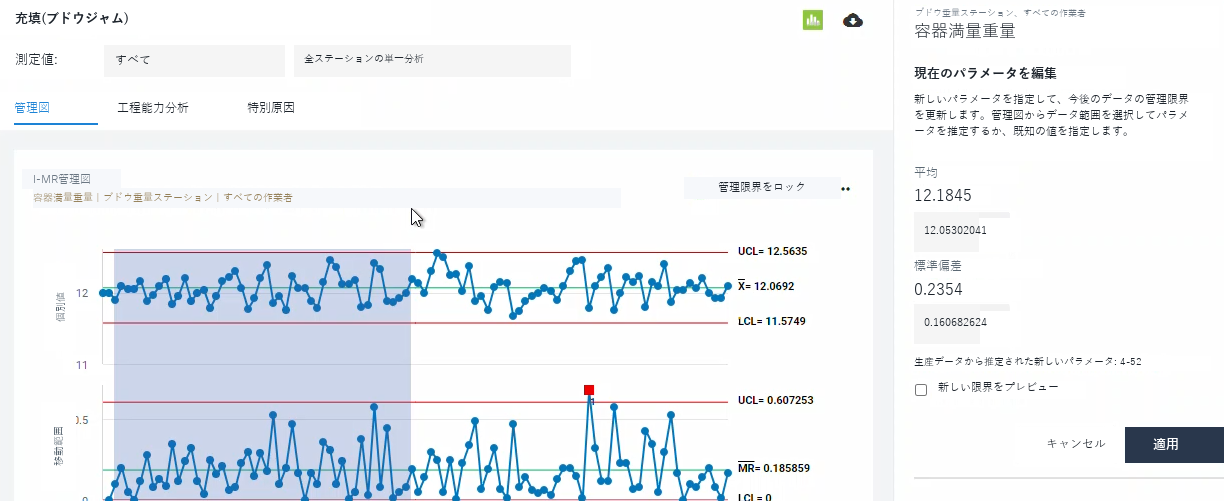

- パラメータを編集 を選択します。編集モード中は、以下のいずれかを行えます。
- プロセスの知識に基づいて新しいパラメータを直接入力してください。
- 制御チャートから安定した範囲のデータを選択してパラメータを推定します。
- 新しい制限をプレビューし、パラメータをさらに調整するかどうかを判断してから新しいコントロール制限を更新できます。
- 更新されたパラメータを使う準備ができたら 適用 を選択します。
- 新しい制御制限で更新すべきステーションを指定します。
データを探索して過去のパラメータを見つけましょう
日付セレクターを使って、コントロールチャートの開始時刻と終了時刻を指定してください。その後、プロセスが安定しているときにチャートからデータの範囲を選択します。
これらのパラメータは選択したデータの範囲から計算されます。
チャートのコントロールリミットをオフにしてください
どのコントロールチャートでもコントロールリミットをオフにできます。制限をオフにすると、 検定2、 検定3、 検定4 のみが利用可能になります。
製品やプロセスのセットアップ時に制御限界をオフにすると、すべてのステーションで制御限界がオフになります。
- 構成要素 ページに行き、商品を選択してください。次に、製品のプロセスフローステップを選択します。
- プロセスステップを開き、 工程概要 セクションに移動します。
- [ 追加設定 ] を選択し、[ 管理図] を選択します。
- 管理限界の計算方法 で 管理限界は使わないでくださいを選択します。
ステーションの設定からコントロールリミットをオフにすると、変更はこのステーションのみに適用されます。
- 構成要素 ページに行き、ステーションを選択してください。
- 製品とプロセスを変更するには、 構成 を選択します。
- 各指標ごとに 編集 を選択してデータソースを選択します。
- 管理図 タブを選択します。
- 管理限界の計算方法 で 管理限界は使わないでくださいを選択します。
