공정 품질 스냅샷

측정과 관련된 공정 제어 세부 사항을 제공하며, 제어 차트, 능력 분석, 파레토 차트 등을 포함합니다. 이 보고서에서 제어 차트의 제어 한계 재계산을 시작할 수 있습니다.

세부사항

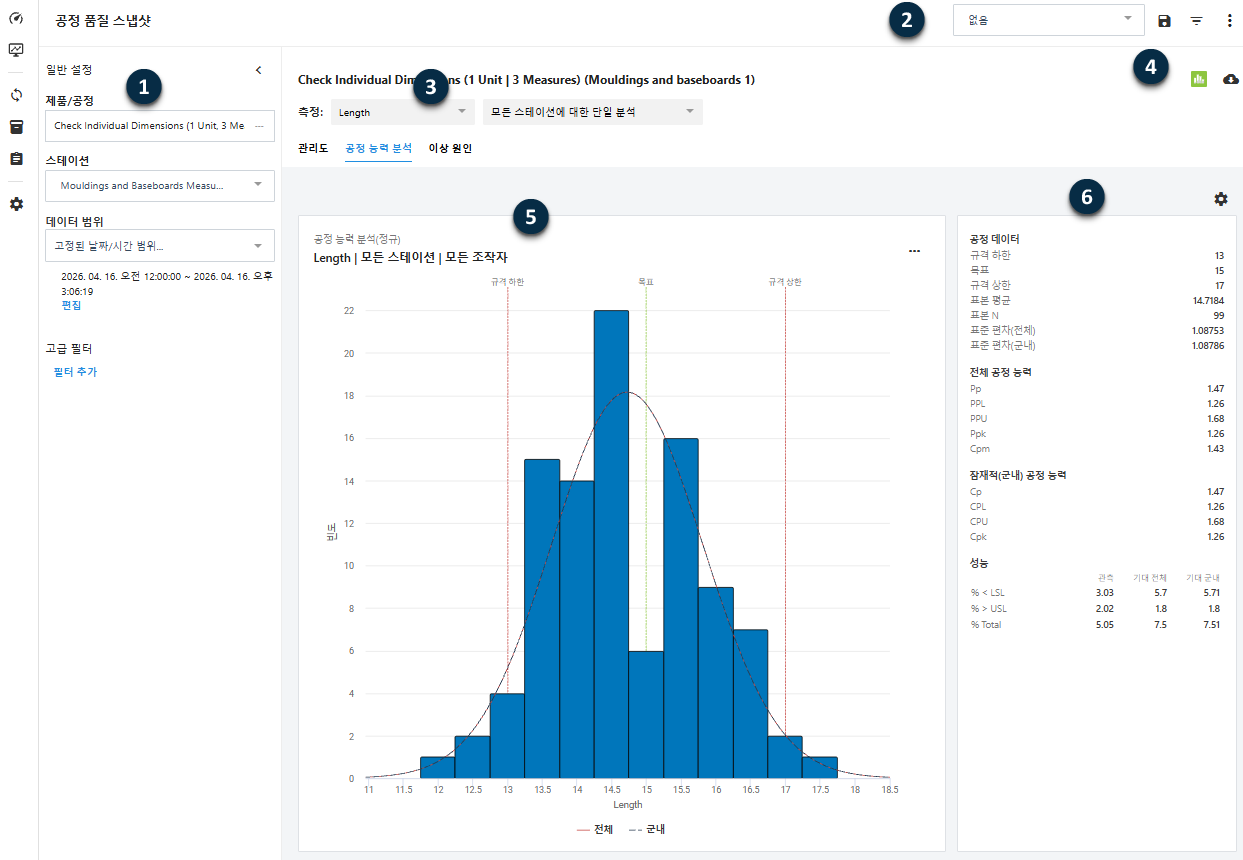

공정 품질 스냅샷는 엔지니어링 포털을 통해 이용할 수 있으며 주요 영역은 다음과 같습니다.

1: 일반 설정: 디스플레이 설정은 창에 있어서 설정을 변경할 수 있고, 보고서를 더 쉽게 보기 위해 접을 수 있습니다. 관심 있는 스테이션와 그 시작 및 종료 시간을 선택하여 품질 분석을 수행합니다. 디스플레이에 고급 필터를 추가할 수도 있습니다.
2: 스테이션 필터 설정: 필터 설정은 로 저장하고 로 관리할 수 있습니다.
3: 측정 및 분석 환경: 측정, 스테이션, 운영자별로 분석을 표시합니다. 탭을 전환하여 통제 차트, 역량 분석, 할당 가능한 원인을 볼 수 있습니다.
4: 데이터 내보내기: 선택한 시간 범위의 데이터를 Minitab 워크시트(MWX)나 CSV 파일로 내보낼 수 있습니다.
5: 분석 표시 영역: 분석 결과를 확인합니다. 이 뷰에서 데이터에 접근하고 편집할 수 있습니다. 자세한 내용은 관측값 및 설명자 편집을 참조하십시오.
6: 분석 설정 및 옵션: 아이콘을 제어 차트 오른쪽에서 선택하여 현재 데이터에서 제어 한계를 다시 계산하거나 제어 차트 옵션을 엽니다.
설정 아이콘을 능력 분석 오른쪽에서 선택하여 능력 분석 옵션을 수정합니다.

Real-Time SPC 최적의 가독성을 보장하기 위해 제어 차트에 표시되는 데이터 양을 제한할 수 있습니다. 더 많은 데이터를 표시하려면 차트 하단의 링크를 선택합니다.

필터 설정을 사용해 보고서에 어떤 데이터가 나타나는지 제어합니다. 이 보고서의 시간대와 관심 있는 제품, 공정, 스테이션을 선택할 수 있습니다. 필터 선택을 뷰로 저장하는 다음 단계를 완료합니다.

고급 필터를 사용하여 특정 운영자나 하위 그룹 설명자에 분석을 집중적으로 수행합니다.

하위 그룹 디스크립터별로 필터를 추가하기 위해 다음 단계를 완료합니다.

선택된 스테이션의 측정치에 대한 제어 차트를 확인합니다. 관심 있는 측정치를 선택하고 각 스테이션별로 시청할지, 각 스테이션별 시청 및 운영자별로 시청할지 선택합니다.

컨트롤 차트 창은 인터랙티브입니다. 단일 지점, 여러 지점 범위, 또는 전체 차트를 선택할 수 있습니다.

단일 점을 선택하여 해당 점이 나타내는 개별 관측을 볼 수 있습니다. 해당 지점이 플래그된 지점이라면, 할당 가능한 원인, 시정 조치, 그리고 코멘트도 확인할 수 있습니다.
선택한 지점들의 요약 통계를 보려면 포인트 범위를 선택합니다. 편집 모드(모수 편집)일 때는 이 추정 매개변수를 사용해 중심선과 제어 한계를 업데이트하거나, 과거 데이터가 있다면 매개변수를 제공할 수 있습니다.

원인을 부여할 수 있는 제어 차트 포인트는 제어 한계 계산에 사용되지 않습니다.

데이터나 과거 매개변수 최근 데이터를 활용해 통제 한계를 재계산하세요로부터 제어 한계를 재계산하는 방법에 대한 자세한 정보는 .

날짜 범위 내의 최근 하위 그룹 수와/또는 필터 설정을 선택해 표시합니다. 최근 하위 그룹은 가장 최근 하위 그룹 드롭다운 메뉴에서 선택하여 두 개에서 최대 1000개 정도 표시할 수 있습니다.

일반적인 숫자 옵션을 최근 25개 부분군선택할 수 있습니다.
부분군 수를 지정하려면 다음을 사용합니다: 최근 X개 부분군.
를 선택하면 모든 부분군을 선택하면 컨트롤 차트가 전역 설정 최대값에 따른 최대 하위 그룹 수를 표시합니다. 최대 하위 집단 선호 표시 옵션도에 대한 자세한 정보는 .

이 옵션은 컨트롤 차트 표시에만 영향을 미칩니다. 통제 한계와 매개변수 추정치의 계산은 선택한 시간 범위 내의 모든 데이터에 의존합니다.

통제 차트에서 하위 그룹 디스크립터를 식별하는 마커를 추가할 수 있습니다. 통제도 공정 품질 스냅샷에 표시를 표시하려면 통제도의 드롭다운 메뉴에서 마커 추가 최대 다섯 개의 하위 그룹 디스크립터를 선택합니다.

선택된 스테이션의 측정값에 대한 능력 분석을 확인합니다. 관심 있는 측정치를 선택하고 각 스테이션별로 보기, 각 스테이션별 및 운영자 또는 모든 스테이션에 대해 단일 분석을 선택합니다.

이 분석에 대한 역량 지수에 대한 신뢰구간을 추가할 수 있습니다. 또한, 이 분석의 가정을 충족시키기 위해 데이터를 정규분포에 맞게 변환할 수도 있습니다. 모든 능력 분석 역량 분석 선호도의 기본 디스플레이 설정을 변경하려면 .

연속 측정에 대한 할당 가능한 원인과 시정 조치, 속성 측정에 대한 결함 및 불량품 유형에 대한 파레토 차트를 확인합니다. 관심 있는 측정치를 선택하고 각 스테이션별로 보기, 각 스테이션별 및 운영자 또는 모든 스테이션에 대해 단일 분석을 선택합니다.

작은 수치의 카테고리가 많다면, 이 카테고리들을 합치기 위해 '기타'라는 요약 카테고리로 비율을 설정할 수 있습니다.
