Festlegung von Berechnungsmethoden für neue Karten
Für ein neues Kontrolldiagramm Real-Time SPC berechnet man die Mittellinie und die Kontrollgrenzen anhand der geschätzten Prozessparameter. Man kann die Datenmenge angeben, die für die Berechnung der Steuergrenzwerte verwendet werden soll.
Real-Time SPC bietet verschiedene Möglichkeiten, die Berechnungsmethode je nach individueller Grafik zu ändern. Nachdem die Mittellinie und die Kontrollgrenzen eines Kontrolldiagramms berechnet wurden, werden sie festgelegt und gesperrt. Diese Linien bleiben erhalten, bis eine neue Berechnung eingeleitet wird. Für weitere Informationen zur Berechnung des Kontrollgrenzwerts besuchen Sie Details zur Berechnung des Steuerungsgrenzwerts.
Wie man Systempräferenzen ändert
- Auswählen Voreinstellungen
, dann navigiere zu . - Wählen Sie diese Option aus,
um die Optionen zu öffnen. - Für kontinuierliche Daten sind standardmäßig 100 Beobachtungen. Für Attributdaten sind standardmäßig 25 Untergruppen. Ändern Sie diese Einstellungen, wenn Sie mehr oder weniger Daten in die Berechnungen einbeziehen möchten.
Wie man das Setup von Produkt, Prozessen und Maßen ändert
- Gehe auf die Komponenten Seite und wähle ein Produkt aus. Wählen Sie dann den Prozessflussschritt Ihres Produkts aus.
- Öffne den Prozess-Schritt und gehe zum Abschnitt Prozesszusammenfassung.
- Wählen Sie aus Zusätzliche Einstellungen und dann Regelkarten.
- In Berechnungsmethode für Eingriffsgrenzen wähle die Methode zur Berechnung der Steuerungsgrenzen.
Wie man die Stationseinrichtung ändert
- Gehe auf die Komponenten Seite und wähle eine Station aus.
- Damit sich das Produkt und der Prozess ändern, wählen Konfigurieren Sie .
- Wählen Sie Bearbeiten für jedes Maß die Datenquelle aus.
- Wählen Sie die Registerkarte Regelkarte aus.
- In Berechnungsmethode für Eingriffsgrenzen wähle die Methode zur Berechnung der Steuerungsgrenzen.
Verwenden Sie aktuelle Daten, um Kontrollgrenzen neu zu berechnen
Öffnen Sie die Momentaufnahme der Prozessqualität
die die Prozesssteuerungsdetails liefert, die mit einer Messung verbunden sind.
- Öffnen Sie den Regelkarten Tab.
- Auswählen der
Symbol auswähle, dann wähle . Eingriffsgrenzen neu berechnen - Wählen Sie aus, welche Messgrößen und Stationen die neuen Steuerungsgrenzberechnungen anwenden. Die Parameterschätzungen verwenden die aktuellen Datenpunkte, bis zu der von deinen Stationseinstellungen angegebenen Datenmenge. Stellen Sie sicher, dass Sie genügend Daten haben, um die Mittellinie und die Grenzwerte genau neu zu berechnen, bevor Sie eine Neuberechnung starten.
Hinweis
Obwohl es üblich ist, Kontrollgrenzen zu verwenden, die aus aktuellen Daten berechnet werden, bevorzugen Sie vielleicht, einen Zeitpunkt der Stabilität im Prozess zu finden und die historischen Parameter aus dieser Zeit zu verwenden, um Kontrollgrenzen festzulegen.
Verwenden Sie einen Datenbereich, um Parameter für die Steuerungsgrenzen neu zu berechnen
Öffnen Sie die Momentaufnahme der Prozessqualität die die Prozesssteuerungsdetails liefert, die mit einer Messung verbunden sind.
- Öffnen Sie den Regelkarten Tab.
- Auswählen der Symbol auswähle, dann wähle . Erweiterte Optionen

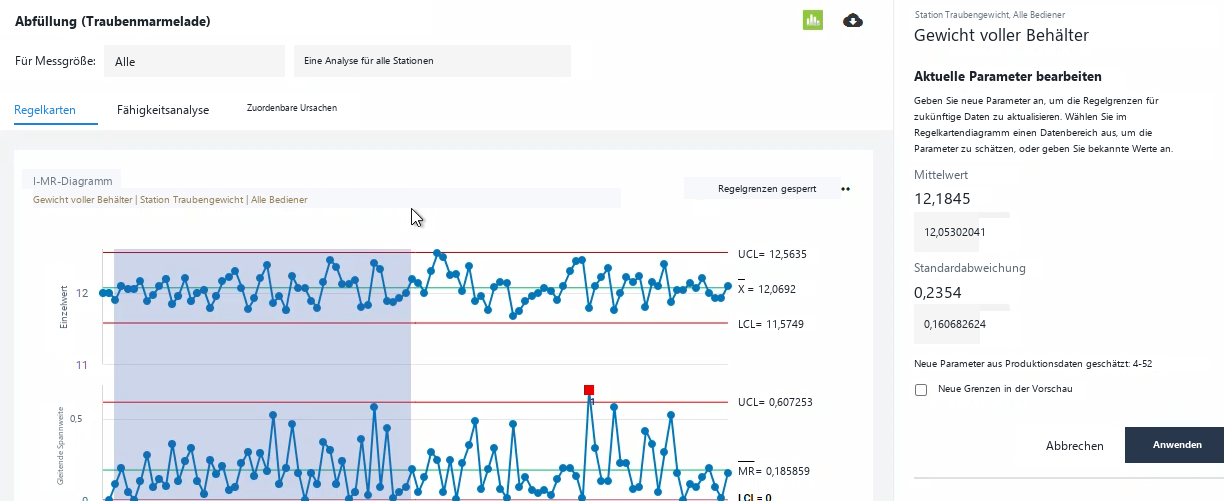

- Wählen Sie Parameter bearbeiten aus. Im Bearbeitungsmodus kannst du eines der folgenden Dinge tun.
- Geben Sie neue Parameter direkt basierend auf Ihrem Prozesswissen ein.
- Wählen Sie einen stabilen Datenbereich aus dem Kontrolldiagramm aus, um die Parameter abzuschätzen.
- Du kannst die neuen Limits vorschauen und entscheiden, ob du die Parameter weiter anpassen möchtest, bevor du die neuen Kontrolllimits aktualisierst.
- Wählen Sie Übernehmen aus, wann Sie bereit sind, die aktualisierten Parameter zu verwenden.
- Gib an, welche Stationen mit neuen Steuerlimits aktualisiert werden sollen.
Erkunden Sie Ihre Daten, um historische Parameter zu finden
Diese Parameter werden aus dem ausgewählten Datenbereich berechnet.
Schalte die Steuerungsgrenzen in einer Tabelle aus
Du kannst die Kontrolllimits für jede Steuerungstabelle deaktivieren. Wenn du die Limits ausschaltest, sind nur Test 2, Test 3, und Test 4 verfügbar.
- Gehe auf die Komponenten Seite und wähle ein Produkt aus. Wählen Sie dann den Prozessflussschritt Ihres Produkts aus.
- Öffne den Prozess-Schritt und gehe zum Abschnitt Prozesszusammenfassung.
- Wählen Sie aus Zusätzliche Einstellungen und dann Regelkarten.
- Wählen Sie im Feld Berechnungsmethode für Eingriffsgrenzen die Option Keine Eingriffsgrenzen verwenden aus.
- Gehe auf die Komponenten Seite und wähle eine Station aus.
- Damit sich das Produkt und der Prozess ändern, wählen Konfigurieren Sie .
- Wählen Sie Bearbeiten für jedes Maß die Datenquelle aus.
- Wählen Sie die Registerkarte Regelkarte aus.
- Wählen Sie im Feld Berechnungsmethode für Eingriffsgrenzen die Option Keine Eingriffsgrenzen verwenden aus.
