量具运行图是按操作员和部件号标绘所有观测值的图。量具运行图是最有帮助的控制图之一，使用量具运行图可以评估不同操作员和不同部件之间测量值的差异。
通过该图，您可以查看数据形成的明显的曲线。例如，您可能发现一位操作员得到的测量值连续高于其他操作员，或某些部件的测量值的变化相比其他部件要大。
运行图包含以下元素：
- 标绘点
- 各个测量值。不同的颜色/符号组合表示每位操作员。
- 水平参考线（均值）
- 根据对历史过程知识的了解，输入整体测量均值或单个值。
- 垂直线
- 按部件分隔测量值的分隔线。

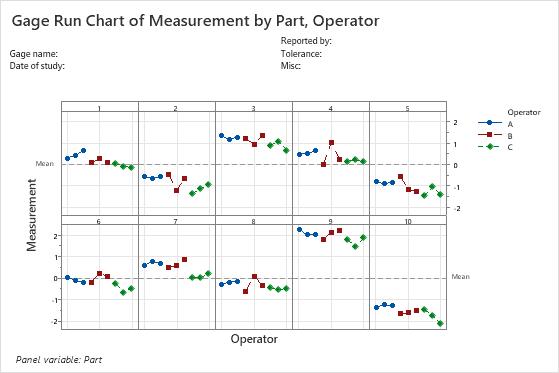

量具运行图示例
例如，您安排三名操作员测量 10 个部件，每个部件测量三次：
- 操作员 A 和 C 往往会采用相对一致的方式测量其三个仿行，操作员 B 在执行几个部件的试验时方式不一致。
- 部件 9 的测量值比均值高出很多，部件 10 的测量值比均值低出很多。
- 平均起来，操作员 C 的测量值往往比其他操作员的测量值稍微低一些。
