Quando usar medidas calculadas
Medidas calculadas são comumente usadas por conveniência e consistência. Por exemplo, se um processo inclui medidas para peso bruto do recipiente e peso de tara, você pode criar uma medida calculada para determinar automaticamente o peso líquido do produto.
Medidas calculadas são ideais quando o valor deve ser atualizado automaticamente sempre que os dados de origem mudam.
Adicionar uma medida calculada a um processo
Medidas calculadas estão sempre associadas a um processo específico. Para adicionar uma medida calculada a um processo, abra o modelo de processo.
- Na seção Medidas, selecione Adicionar medida calculada.
- Insira um nome e uma descrição opcional.
- Digite uma equação válida.
- Variáveis da equação já devem existir como medidas de processo, saída ou calculadas.
- Os nomes das variáveis devem usar o seguinte formato, com um sublinhado no início e no final do nome,
_VariableName1_. - Selecione (Mostrar variáveis) para visualizar as medidas disponíveis.
- Selecione OK, e depois salve suas alterações.
Para mais informações sobre medidas de processo e saída, acesse Medidas contínuas.
Equações válidas
Real-Time SPC oferece suporte a operadores e funções matemáticas básicas. As equações devem seguir a ordem padrão de operações (PEMDAS). Parênteses são necessários para funções, expoentes e operações agrupadas.
| Sintaxe | Uso |
|---|---|
| `abs(number)` | Retorna o valor absoluto de um número |
| `add(number1, number2, ...)` | Soma múltiplos números |
| `divide(number1, number2, ...)` | Divide números sequencialmente |
| `max(number1, number2, ...)` | Retorna o valor máximo |
| `mean(number1, number2, ...)` | Calcula a média |
| `min(number1, number2, ...)` | Retorna o valor mínimo |
| `multiply(number1, number2, ...)` | Multiplica múltiplos números |
| `round(number1, decimalnumber)` | Arredonda number1 para decimalnumber casas decimais |
| `sqrt(number)` | Retorna a raiz quadrada |
| `std(number1, number2, ...)` | Calcula o desvio padrão |
| `subtract(number1, number2, ...)` | Subtrai números sequencialmente |
- Calcule o peso líquido
- Subtraia o peso de tara do peso bruto.
subtract(_Gross Container Weight_,_Tare Weight_)_Gross Container Weight_ - _Tare Weight__Gross Container Weight_ - 1.5
- Calcule a área
- Multiplique o comprimento e a largura.
multiply(_Length_,_Width_)_Length_ * _Width_
- Calcule a média de várias medidas
mean(_Measure1_,_Measure2_,_Measure3_,_Measure4_)- Calcule o desvio padrão de várias medidas
std(_Measure1_,_Measure2_,_Measure3_,_Measure4_)
Observação
Apenas medidas válidas associadas ao mesmo processo que a medida calculada estão disponíveis para uso em equações.
Variáveis de equação excluídas
Se a equação de uma medida calculada contém uma medida excluída, a equação deixa de ser válida. A equação permanece; no entanto, a medida excluída é representada por um valor de ID do sistema. Por exemplo, a seguinte equação válida, _Gross Container Weight_ - _Tare Weight_, torna-se inválida quando _Tare Weight_ é excluída do processo.
A equação inválida contém um valor ID do sistema em vez de um nome de medida válido (_Gross Container Weight_ - _12_).
Real-Time SPC mantém todos os cálculos anteriores. Coletas de dados subsequentes usarão um valor nulo até que a equação seja válida novamente.
Considerações de amostragem
- Todas as medidas usadas em uma medida calculada devem estar no mesmo plano de amostragem da medida calculada.
- O tamanho do subgrupo para a medida calculada não precisa coincidir com os tamanhos dos subgrupos das variáveis na equação definidora.
- Os cálculos são baseados no menor tamanho de subgrupo entre as medidas utilizadas.

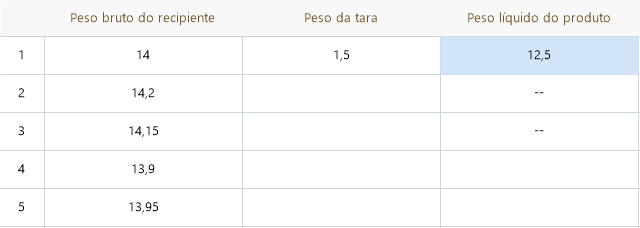

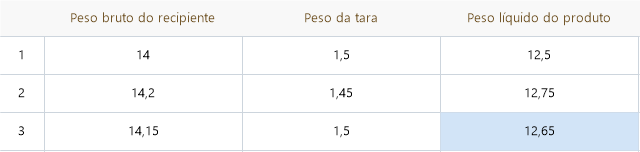

Exemplo
Editar observações
Você não pode editar as medidas calculadas diretamente. Em vez disso, edite uma das medidas usadas na equação.
- Valores da medida calculada
- Pontos plotados do gráfico de controle
- Testes para causas especiais
- Resumo e estatísticas de desempenho
Observação
Se o ponto de dados calculado original foi sinalizado e tinha causas atribuíveis e/ou ações corretivas, elas permanecerão se o ponto ainda exceder os limites. Se o ponto não exceder mais os limites, o sinalizador será removido; no entanto, as causas atribuíveis e as ações corretivas permanecem.
