Um fabricante de motores usa um processo de fundição para fazer anéis de pistão. Os engenheiros de qualidade querem avaliar a capacidade do processo. Eles coletam 25 subgrupos de cinco anéis de pistão e medem o diâmetro. Os limites de especificação do diâmetro do anel do pistão são 74,0 mm ± 0,05 mm.
Os engenheiros realizam uma análise de capacidade normal para avaliar os diâmetros dos anéis de pistão em relação aos limites de especificação.
- Abra a Preparar ferramenta
e importar os dados para uma nova tabela. Este exemplo utiliza o conjunto de dados na Minitab Data Set Library, dados do anel pistão.
Observação
Você não pode importar uma planilha de exercícios do Minitab (MTW) para Minitab Connecto arquivo . Para importar os dados, salve-os como CSV, XLSX ou copie e cole. Para mais informações sobre como importar dados, vá e Tarefas comuns usando a Base ferramenta selecione Importar dados para uma nova tabela a partir de um arquivo Excel.
- Abra a SPC ferramenta
. - Na primeira caixa suspensa, selecione Configuração atual.
- Em Estatística, selecione Análise de Capacidade Normal.
- Em Variable, selecione Diâmetro.
- Em Subgroup sizes, selecione Por valor.
- Em Valor do tamanho do subgrupo, insira 5.
- Em Espec inferior, insira 73,95.
- Em Espec superior, insira 74,05.
- Selecione Opções, e então selecione Opções de estatísticas de capacidade.
- Em Alvo, insira 74.
- Selecionar Ensaio
.
Interpretar os resultados

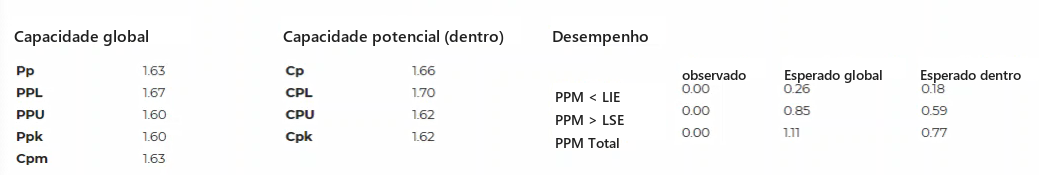

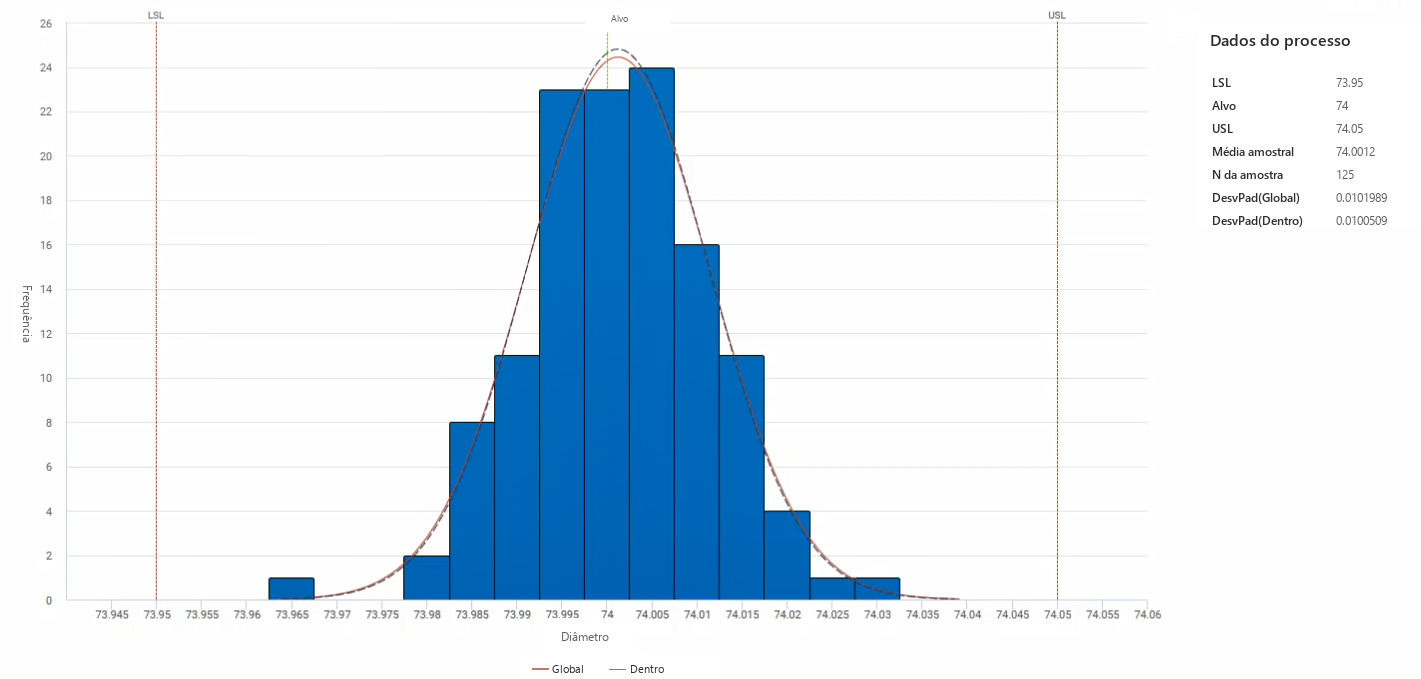

Todas as medidas estão dentro dos limites de especificação. O processo está no alvo e as medições estão aproximadamente centralizadas entre os limites de especificação. Os índices de capacidade Cpk, Ppk e Cpm são todos maiores que 1,33, que é um valor mínimo geralmente aceito para um processo capaz. Portanto, os engenheiros concluem que o processo de forja satisfaz os requisitos para os diâmetros dos anéis de pistão.
