비정규 공정 능력 분석에 대한 그래프

해석

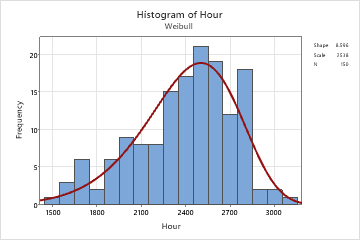

표본 데이터를 분포 적합도 및 규격 한계와 비교하여 조사하려면 공정 능력 히스토그램을 사용합니다.

선택한 비정규 데이터 분포의 적합성 결여 증거 찾기

데이터가 분석을 위해 선택한 분포를 따르는지 여부를 평가하려면 분포 곡선을 히스토그램의 막대와 비교하십시오. 히스토그램의 막대가 분포 곡선과 크게 다르면 데이터가 선택한 분포를 따르지 않을 수도 있고 공정의 공정 능력 추정치를 신뢰하지 못할 수도 있습니다. 어느 분포가 데이터에 가장 적합한지 모를 경우 개별 분포 식별을 사용하여 적합한 분포 또는 변환을 식별하십시오.

중요

비정규 공정 능력 분석에 대한 가정을 더 철저히 분석하려면 비정규 Capability Sixpack을 사용하십시오.

좋은 적합치

좋지 않은 적합치

표본 데이터를 규격 한계와 비교하여 조사

히스토그램의 데이터를 규격 하한 및 규격 상한과 비교하여 시각적으로 조사하십시오. 이상적으로는 데이터의 산포가 규격 산포보다 좁고 모든 데이터가 규격 한계 내에 있습니다. 규격 한계를 벗어나는 데이터는 불량 부품을 나타냅니다.

참고

공정 내 실제 불량품의 수를 확인하려면 PPM < LSL, PPM > USL 및 PPM Total 결과를 사용하십시오. 자세한 내용은 모든 통계량 및 그래프에서 확인하십시오.

공정의 위치 평가

공정이 규격 한계 사이 또는 목표값(목표값이 있는 경우)에 중심화되어 있는지 여부를 평가하십시오. 분포 곡선의 봉우리는 대부분의 데이터가 있는 위치를 보여줍니다.
