한 엔진 제조업체에서 단조 공정을 사용하여 피스톤 링을 생산하고 있습니다. 품질 엔지니어들이 공정 능력을 평가하려고 합니다. 이들은 5개의 피스톤 링으로 이루어진 부분군 25개를 수집하고 지름을 측정합니다. 피스톤 링 지름의 규격 한계는 74.0mm ± 0.05mm입니다.
엔지니어들은 피스톤 링의 지름과 규격 한계의 관계를 평가하기 위해 정규 공정 능력 분석을 수행합니다.
- 도구를 열어 준비
데이터를 새 테이블로 가져오는 것입니다. 이 예시는 Minitab 데이터 세트 라이브러리의 피스톤 링 데이터를사용합니다.
참고
Minitab 워크시트(MTW)를 Minitab Connect. 데이터를 가져오려면 CSV, XLSX로 저장하거나 복사해서 붙여넣으세요. 데이터 도구를 사용하는 기준값 일반적인 작업 가져오기 방법에 대한 자세한 내용은 엑셀 파일에서 '데이터 가져오기'를 선택해 '새 테이블로 데이터를 가져오기'를 선택하세요.
- 도구를 열어 SPC
. - 첫 번째 드롭다운 박스에서 .을 선택 현재 구성하세요.
- 통계량에서 정규 공정 능력 분석를 선택합니다.
- 에서 Variable직경 을선택하세요.
- 에서 Subgroup sizes값 별로선택하세요.
- 부분군 크기 값에 5를 입력합니다.
- 규격 하한에 73.95를 입력합니다.
- 규격 상한에 74.05를 입력합니다.
- 를 선택한 옵션다음, 를 선택합니다 공정 능력 통계 옵션.
- 목표에 74를 입력합니다.
- 고르다 실행
.
결과 해석

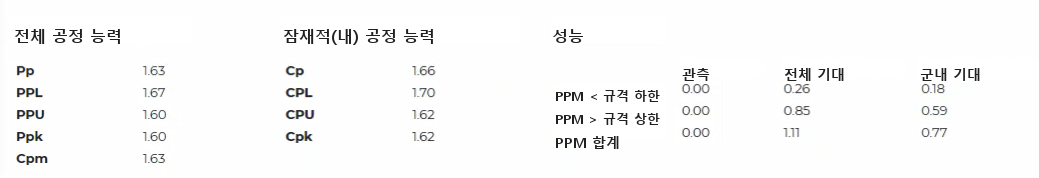

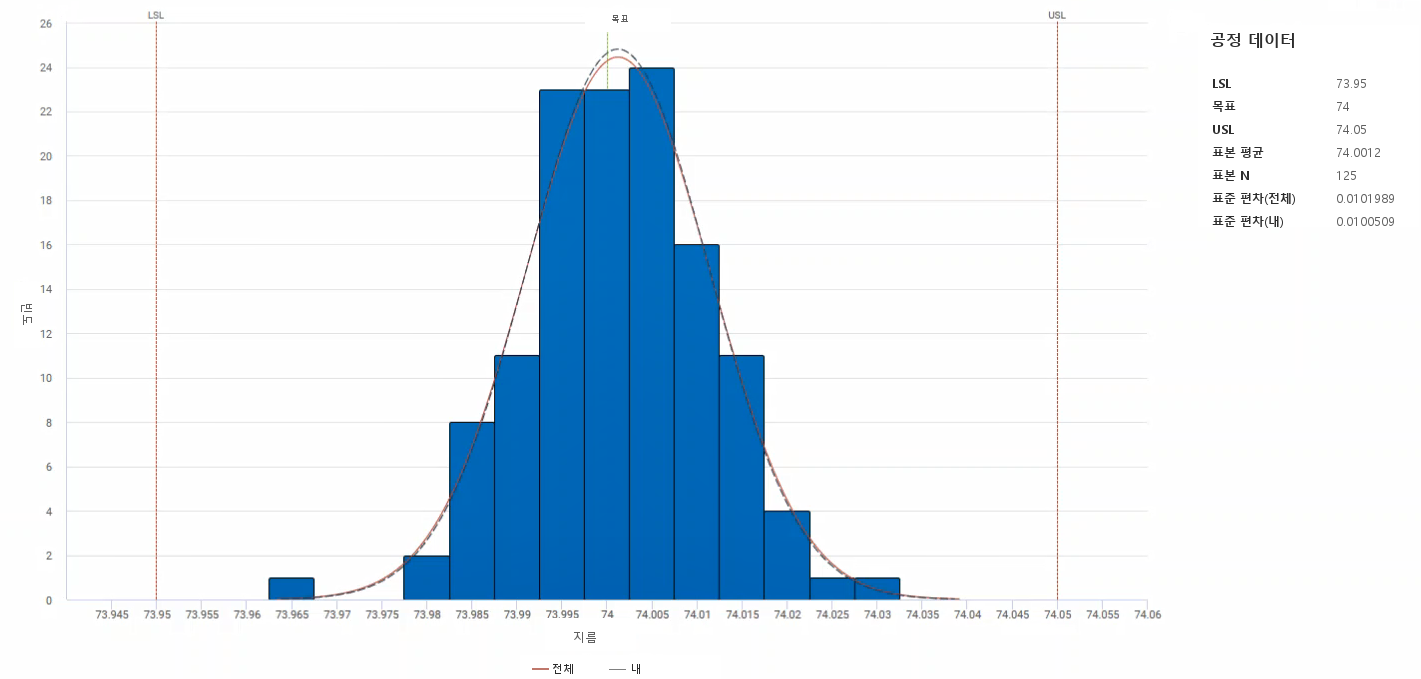

모든 측정값이 규격 한계 내에 있습니다. 공정이 목표값에 위치하며 측정값의 중심이 거의 규격 한계 사이에 있습니다. 공정 능력 지수 Cpk, Ppk, Cpm은 모두 능력 공정에 일반적으로 허용되는 최소값 1.33보다 큽니다. 따라서 엔지니어들은 단조 공정이 피스톤 링의 지름에 대한 요구 사항을 충족한다는 결론을 내립니다.
