あるエンジンメーカーでは、ピストンリングを生産するため鍛造工程を採用しています。品質エンジニアは工程能力評価を計画しています。そこで5個のピストンリングからなる25のサブグループを収集し、直径を測定します。ピストンリング径の規格限界は74.0 mm ± 0.05mmです。
エンジニアは正規工程能力分析を実行し、規格限界に対してピストンリングの直径を評価します。
- 準備 ツールを開いてください
データを新しいテーブルにインポートします。 この例では、Minitabデータセットライブラリの ピストンリングデータを使用しています。
注
Minitabワークシート(MTW)を Minitab Connectにインポートすることはできません。データをインポートするには、CSVやXLSXとして保存するか、コピー&ペーストしてください。データのインポート方法について詳しくは、 底 ツールを使った一般的な作業 にアクセスし、 Excelファイルから新しいテーブルにデータをインポートするオプションを選択してください。
- SPC ツールを開いてください
。 - 最初のドロップダウンボックスで 現在の設定を選択します。
- 統計量で 正規工程能力分析を選択します。
- Variableで 直径を選択します。
- Subgroup sizesで「 By value」を選択します。
- サブグループサイズの値に、5と入力します。
- 下側規格に、73.95と入力します。
- 上側規格に、74.05と入力します。
- オプションを選んでから 能力統計オプションを選択します。
- ターゲットに、74と入力します。
- 選ぶ 実行
。

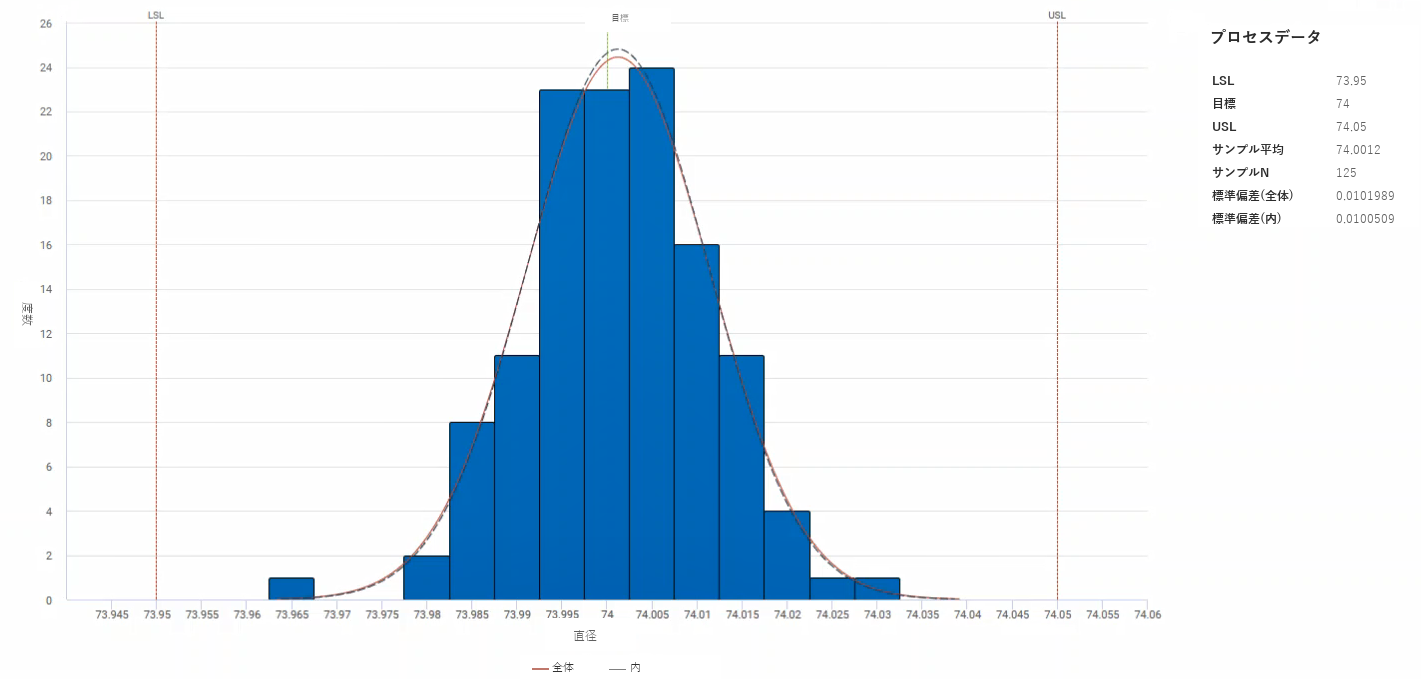

結果を解釈する

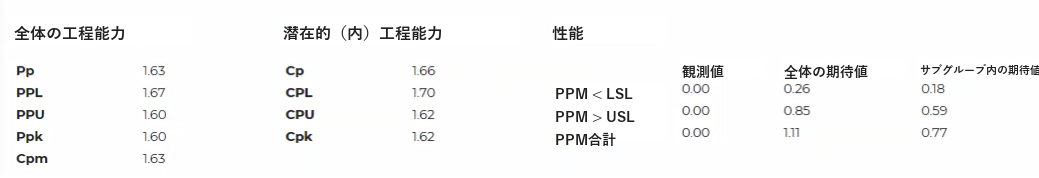

すべての測定値は仕様範囲内です。工程は目標を達成しており、測定値は規格限界のほぼ中央にあります。工程能力インデックスCpk、Ppk、およびCpmのすべては、能力の高い工程で一般的に許容される最小値の1.33より大きくなっています。したがって、エンジニアは鍛造工程がピストンリングの直径の要件を満たしていると結論付けます。
