Vue d’ensemble de Carte X barre-S d'acceptation

Utilisez an Carte X barre-S d'acceptation pour détecter lorsque le pourcentage hors spécification pourrait dépasser un niveau acceptable, et surveillez la variation en utilisant les écarts-types du sous-groupe. À utiliser lorsque vous avez un sous-groupe de 9 personnes ou plus.

Par exemple, un ingénieur qualité surveille les écarts par rapport au poids de remplissage cible pour un produit emballé. Les écarts sont mesurés en dixièmes d’once. La limite de spécification supérieure est de 20,6 dixièmes d’once au-dessus de la cible. Le procédé est autorisé à se déplacer tant que pas plus de 1 % de la production ne devrait dépasser la limite supérieure de spécification. L’ingénieur collecte des sous-groupes de 10 paquets à intervalles réguliers et crée un diagramme d’acceptation X barre-S.

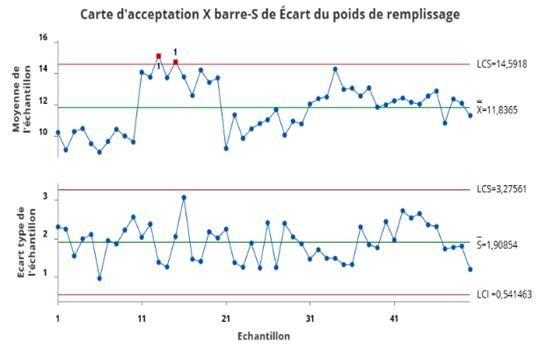

Le diagramme S ne montre pas de signes de variation inhabituelle, donc l’ingénieur peut interpréter le diagramme X barre d’acceptation. Deux moyennes de sous-groupes lors du premier décalage ascendant sont au-dessus de la limite supérieure de contrôle d’acceptation. Ces points indiquent que la moyenne du procédé s’est suffisamment déplacée vers la limite supérieure de spécification pour que plus de 1 % de la production du procédé puisse dépasser la limite de spécification.

Où trouver ce tableau de contrôle

Pour créer un tableau X barre-S d’acceptation, choisissez Stat > Cartes de contrôle > Cartes d'acceptation > X barre-S.

Quand utiliser un tableau de contrôle alternatif

Pour les sous-groupes ayant 2−8 observations, on utilise Carte X barre-R d'acceptation.
Si vous n’avez pas de sous-groupes, utilisez Carte I-EM d'acceptation.
