Vue d’ensemble de Carte X barre-R d'acceptation

Utilisez an Carte X barre-R d'acceptation pour détecter quand le pourcentage hors spécification pourrait dépasser un niveau acceptable, et surveillez la variation en utilisant des plages de sous-groupes. À utiliser lorsque vous avez un sous-groupe de 8 ou moins.

Par exemple, un ingénieur qualité surveille les écarts par rapport au poids de remplissage cible pour un produit emballé. Les écarts sont mesurés en dixièmes d’once. La limite supérieure de spécification est de 21,3 dixièmes d’once au-dessus de la cible. Le procédé est autorisé à se déplacer tant que pas plus de 1 % de la production ne devrait dépasser la limite supérieure de spécification. L’ingénieur collecte des sous-groupes de 5 paquets à intervalles réguliers et crée un diagramme d’acceptation X barre-R.

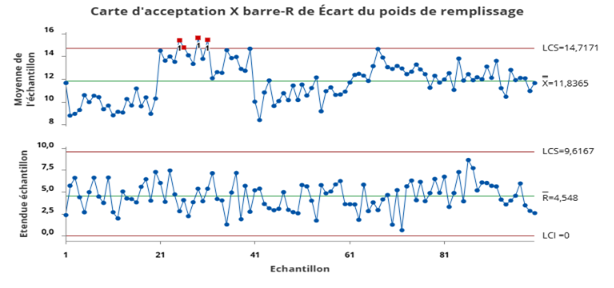

Le tableau R ne montre pas de preuve de variation inhabituelle, donc l’ingénieur peut interpréter le diagramme X barre d’acceptation. Trois moyennes de sous-groupes sont au-dessus de la limite supérieure de contrôle d’acceptation. Ces points indiquent que la moyenne du procédé s’est suffisamment déplacée vers la limite supérieure de spécification pour que plus de 1 % de la production du procédé puisse dépasser la limite de spécification.

Où trouver ce tableau de contrôle

Pour créer un tableau d’acceptation X barre-R, choisissez Stat > Cartes de contrôle > Cartes d'acceptation > X barre-R.

Quand utiliser un tableau de contrôle alternatif

Pour les sous-groupes ayant 9 observations ou plus, utilisez Carte X barre-S d'acceptation.
Si vous n’avez pas de sous-groupes, utilisez Carte I-EM d'acceptation.
