Puntos graficados
Los puntos graficados son las puntuaciones acumuladas basadas en zonas a 1, 2 y 3 desviaciones estándar desde la línea central.
Interpretación
La puntuación acumulada es una suma de las ponderaciones de los puntos graficados. Cada vez que los puntos cruzan la línea central, la puntuación acumulada se restablece en cero. Cada puntuación acumulada ayuda a determinar si el proceso está bajo control. Cuando la puntuación acumulada es mayor que o igual a 8, el proceso está fuera de control.
Puntuación de zona
- La Zona 1 está entre la línea central y 1 σ y tiene una ponderación de 0
- La Zona 2 está entre 1 σ y 2 σ y tiene una ponderación de 2
- La Zona 3 está entre 2 σ y 3 σ y tiene una ponderación de 4
- La Zona 4 está más allá de 3 σ y tiene una ponderación de 8
Interpretación
La puntuación acumulada es una suma de las ponderaciones de los puntos graficados. Cada vez que los puntos cruzan la línea central, la puntuación acumulada se restablece en cero. Cada puntuación acumulada ayuda a determinar si el proceso está bajo control. Cuando la puntuación acumulada es mayor que o igual a 8, el proceso está fuera de control.
Línea central
La línea central en una gráfica de zona es el promedio general de las observaciones individuales o de los promedios de los subgrupos.
Interpretación
Utilice la línea central para observar cómo funciona el proceso en comparación con el promedio.
Precaución
No confunda la línea central con el valor objetivo del proceso. El objetivo es el resultado deseado. La línea central es el resultado real.
Desviación estándar
La desviación estándar mide la variabilidad general en los datos. Minitab no muestra la desviación estándar en la gráfica, pero la utiliza para calcular la línea central y los límites de control. Para almacenar la desviación estándar en la hoja de trabajo, selecciónela en la ficha Almacenamiento del cuadro de diálogo Opciones.
Etapas
Utilice etapas para crear una gráfica de control histórica que muestre cómo cambia un proceso durante períodos de tiempo específicos. Para obtener más información, vaya a Agregar etapas para mostrar cómo cambió un proceso.
Interpretación

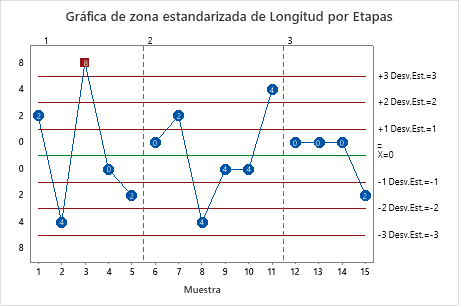

Por ejemplo, la siguiente gráfica de zona incluye tres etapas.
