Un equipo de investigadores recopila y publica información detallada sobre los factores que afectan las enfermedades cardíacas. Las variables incluyen edad, sexo, niveles de colesterol, frecuencia cardíaca máxima, y más. Este ejemplo se basa en un conjunto de datos públicos que proporciona información detallada sobre las enfermedades cardíacas. Los datos originales son de archive.ics.uci.edu.
Los investigadores quieren crear un árbol de clasificación que identifique a los predictores importantes para indicar si un paciente tiene una enfermedad cardíaca.
- Abra los datos de muestra, EnfermedadesDelCorazonBinario.MTW.
- Elija .
- En la lista desplegable, seleccione Respuesta binaria.
- En Respuesta, escriba Enfermedad cardíaca.
- En Response event, seleccione Sí para indicar que se ha identificado una enfermedad cardíaca en el paciente.
- En Predictores continuos, ingrese Edad, Descansar la presión arterial, Colesterol, Frecuencia cardíaca máxima y Old Peak.
- En Predictores categóricos, ingrese Sexo, Tipo de dolor torácico, Azúcar en la sangre en ayunas, Rest ECG, Ejercicio Angina, Pendiente, Buques principales y Thal.
- Haga clic en Aceptar.
Interpretar los resultados

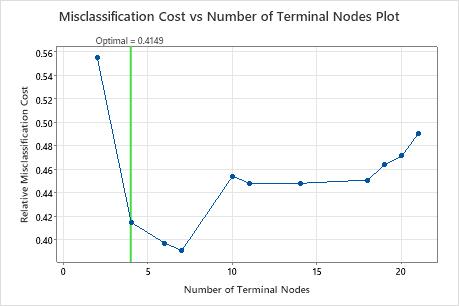

Por opción predeterminada, Minitab muestra el árbol más pequeño con un costo de clasificación errónea dentro de 1 error estándar del árbol que minimiza el costo de clasificación errónea. Este árbol tiene 4 nodos terminales.
Seleccionar un árbol alternativo
- En la salida, haga clic en Seleccionar árbol alternativo
- En la gráfica, seleccione el árbol de 7 nodos que tenga el menor costo de clasificación errónea y el mejor valor de ROC.
- Haga clic en Crear árbol.
Interpretar los resultados

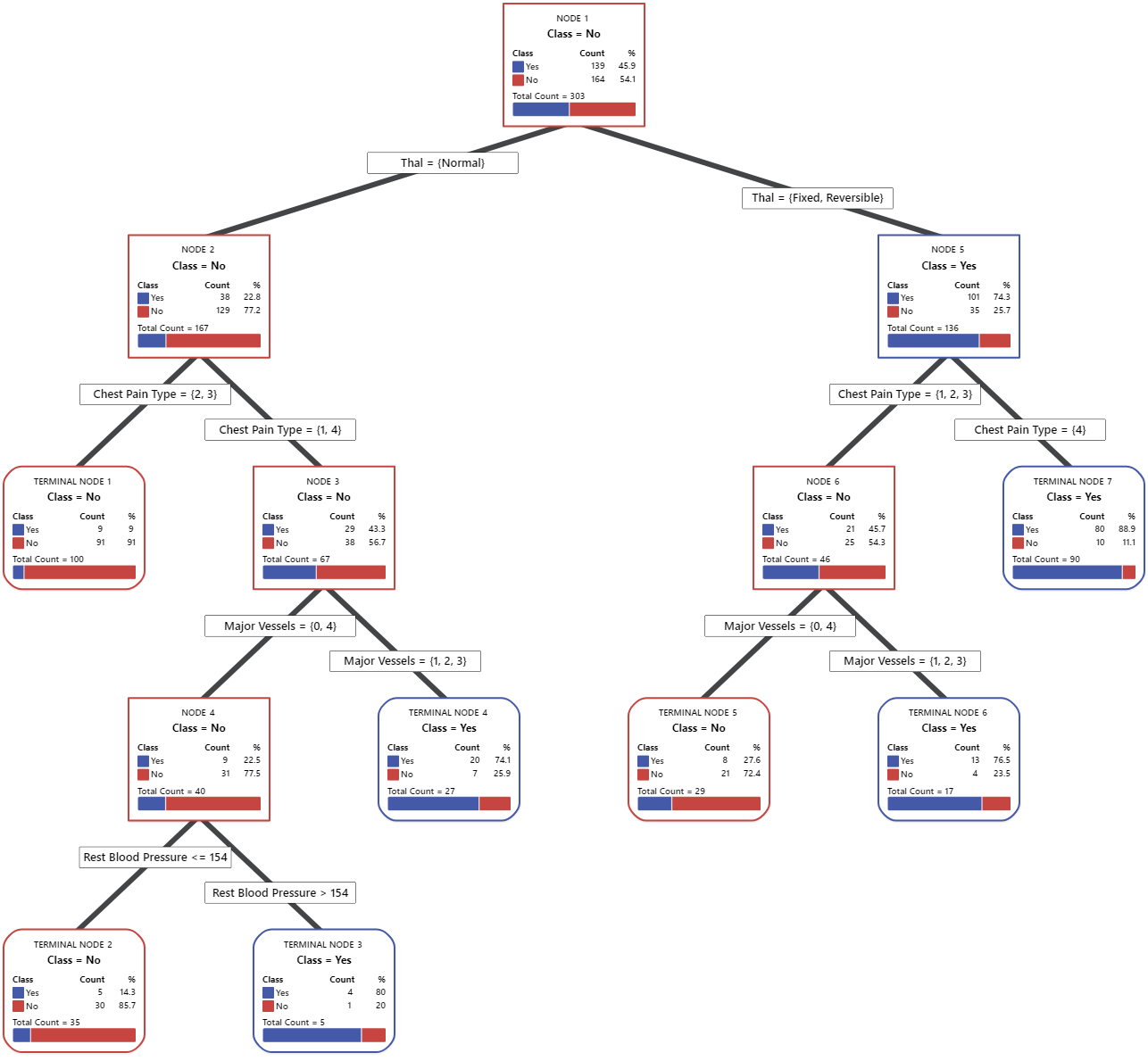

En el diagrama de árbol, los elementos que son azules son para el nivel de evento. Los elementos que son rojos son para el nivel de no evento. En esta salida, el nivel del evento es "Sí" e indica que alguien tiene enfermedad cardíaca. El nivel de no evento es "No" e indica que alguien no tiene enfermedad cardíaca.
- Nodo 2: Hay 167 casos donde THAL era Normal. De los 167 casos, 38 o el 22,8% son Sí y 129 o el 77,2% son No.
- Nodo 5: Hay 136 casos donde THAL era Fijo o Reversible. De los 136 casos, 101 o el 74,3% son Sí y 35 o el 25,7% son No.
El siguiente divisor para el nodo hijo izquierdo y el nodo hijo derecho es Tipo de dolor de pecho, donde el dolor se clasifica como 1, 2, 3 o 4.
Explore otros nodos para ver qué variables son más interesantes. Los nodos que son en su mayoría azules indican una proporción fuerte del nivel de evento. Los nodos que son en su mayoría rojos indican una proporción fuerte del nivel de no evento.
El diagrama de árbol utiliza todo el conjunto de datos o el conjunto de datos de entrenamiento. Puede alternar las vistas del árbol entre la vista detallada y la vista dividida de nodos.
Este árbol tiene un costo de clasificación errónea de aproximadamente 0,391.

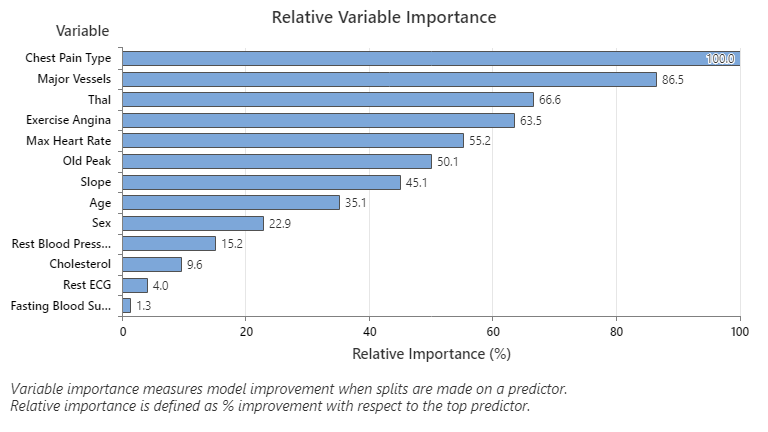

La variable predictora más importante es Tipo de dolor de pecho. Si la contribución de la variable predictora superior, el tipo de dolor torácico, es del 100%, entonces la siguiente variable importante, los vasos principales, tiene una contribución del 86,5%. Esto significa que los vasos principales son 86.5% tan importantes como el tipo de dolor torácico en este árbol de clasificación.

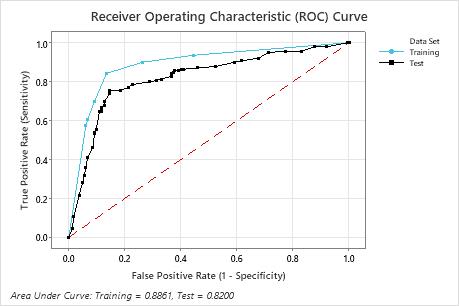

El área bajo la curva ROC para los datos de prueba es 0.8200, lo que indica un rendimiento de clasificación razonable, en muchas aplicaciones. Para aplicaciones que requieren una mayor precisión de predicción, puede intentar mejorar el rendimiento con un modelo o un Clasificación TreeNet®Clasificación Random Forests® modelo.

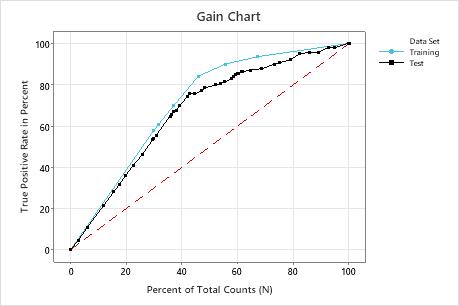

En este ejemplo, la gráfica de ganancia muestra un fuerte aumento por encima de la línea de referencia y, luego, un aplanamiento. En este caso, aproximadamente 40% de los datos representan aproximadamente 70% de los verdaderos positivos.

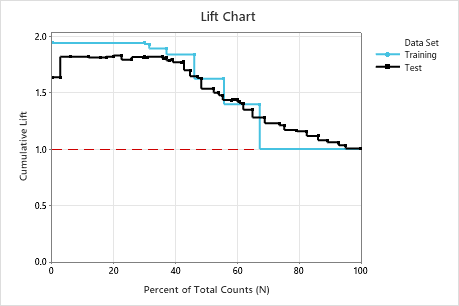

En este ejemplo, la gráfica de elevación muestra un aumento por encima de la línea de referencia que se reduce gradualmente.
