Interpretar los resultados clave para la Gráfica de variabilidad

Complete los siguientes pasos para interpretar un cuadro de variabilidad.

Paso 1: Examinar la medición promedio con variación

Use los cuadros de variabilidad como una herramienta preliminar para investigar la variación en sus datos, incluidas las variaciones cíclicas y las interacciones entre los factores. Una interacción ocurre cuando el cambio en la respuesta de un nivel de un factor a otro depende del nivel de otro factor.

El gráfico de variabilidad muestra una media para cada combinación de niveles de factores. En Minitab, cada gráfico de variabilidad puede mostrar hasta ocho factores.

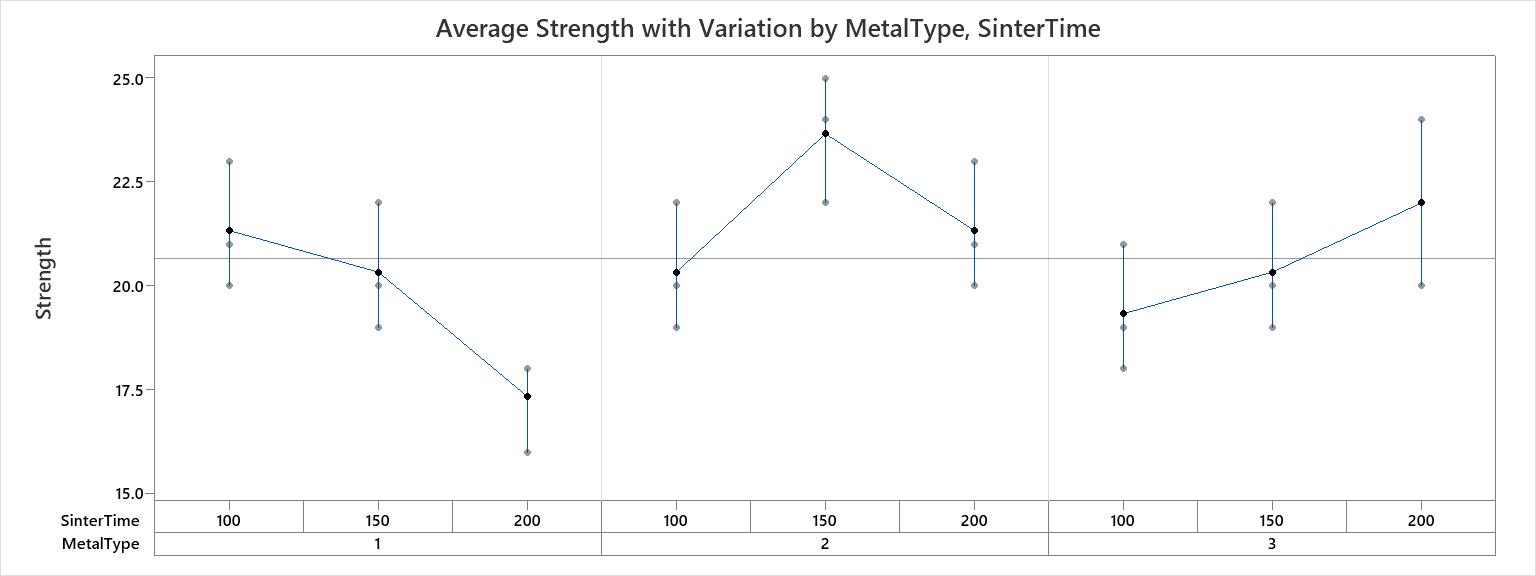

Esta gráfica indica una posible interacción entre el tipo de metal y el tiempo de sinterizado para la resistencia a la compresión de los metales. La mayor resistencia total para el tipo de metal 1 se obtiene cuando es sinterizado durante 100 minutos, para el tipo de metal 2 cuando es sinterizado durante 150 minutos y para el tipo de metal 3 cuando es sinterizado durante 200 minutos.

Paso 2: Examinar la gráfica de desviación estándar

Los gráficos de variabilidad también se utilizan para examinar la variabilidad entre niveles de factores.

La gráfica de desviación estándar muestra desviaciones estándar relativamente constantes para los tiempos de sinterizado de 100 y 150. La desviación estándar varía más con el tiempo de sinterizado de 200.
