Interpretar los resultados clave para Estudio R&R anidado del sistema de medición

Complete los siguientes pasos para interpretar un estudio R&R anidado del sistema de medición. La salida clave incluye las estimaciones de la variabilidad, así como gráficas de la mediciones y la variabilidad de las mediciones.

En este tema

Paso 1: Utilizar la tabla ANOVA para identificar factores e interacciones significativos
Paso 3: Examinar las gráficas para obtener más información sobre el estudio del sistema de medición

Paso 1: Utilizar la tabla ANOVA para identificar factores e interacciones significativos

Utilice la tabla ANOVA para identificar las fuentes de variabilidad que son significativas. La tabla ANOVA incluye los siguientes términos en la columna Fuente:

Operador: La variación que se debe a los operadores.
Parte (Operador): La variación que se debe a las partes que están anidadas en cada operador.
Error o repetibilidad: La variación que no es explicada por los términos Parte u Operador.

Estudio R&R del sistema de medición - ANOVA anidado

R&R del sistema de medición (anidado) para Respuesta Fuente GL SC MC F P Operador 2 2.618 1.30922 0.2594 0.773 Parte (Operador) 27 136.285 5.04758 34.5709 0.000 Repetibilidad 30 4.380 0.14601 Total 59 143.283

Componentes de la varianza %Contribución Fuente CompVar (de CompVar) Gage R&R total 0.14601 5.62 Repetibilidad 0.14601 5.62 Reproducibilidad 0.00000 0.00 Parte a parte 2.45079 94.38 Variación total 2.59679 100.00

Evaluación del sistema de medición %Var. Desv.Est. Var. estudio estudio Fuente (DE) (6 × DE) (%VE) Gage R&R total 0.38211 2.29265 23.71 Repetibilidad 0.38211 2.29265 23.71 Reproducibilidad 0.00000 0.00000 0.00 Parte a parte 1.56550 9.39300 97.15 Variación total 1.61146 9.66874 100.00

Número de categorías distintas = 5

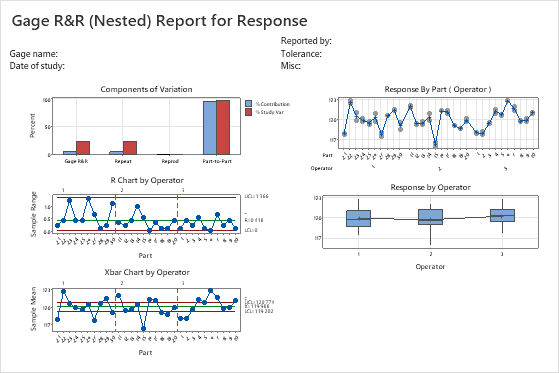

Informe de R&R del sistema de medición (anidado) para Respuesta

Resultado clave: P

En este ejemplo, el valor p para Operador es 0.773. Como el valor p es mayor que 0.05, usted no puede rechazar la hipótesis nula y puede concluir que la medición de resistencia promedio probablemente no depende del operador que toma las mediciones. El valor p para Parte (Operador) es 0.00 y es menor que 0.05. Las mediciones promedio de las diferentes partes anidadas en cada operador son significativamente diferentes.

Paso 3: Examinar las gráficas para obtener más información sobre el estudio del sistema de medición

Las gráficas del estudio R&R del sistema de medición proporcionan información sobre el sistema de medición.

Gráfica Componentes de la variación: Muestra si el componente más grande de la variación es la variación entre las partes.; En un sistema de medición aceptable, el componente más grande de la variación es la variación entre las partes.
Gráfica R por operador: Muestra si hay puntos que se encuentran por encima del límite de control superior.; Si los operadores miden consistentemente, los puntos estarán dentro de los límites de control.
Gráfica Xbarra por operador: Muestra si la mayoría de los puntos se encuentra más allá de los límites de control.; Las partes que usted elige para un estudio R&R del sistema de medición deben representar la variabilidad típica entre las partes. Por lo tanto, debería esperar más variación entre los promedios de las partes y la gráfica debería mostrar que la mayoría de los puntos se encuentran más allá de los límites de control.
Gráfica Mediciones por parte (operador): Muestra si múltiples mediciones de cada parte realizadas por cada operador están cercanas entre sí, lo que indica la variabilidad entre las partes y la variabilidad para cada parte.; Cuando múltiples mediciones de cada parte están cercanas entre sí, significa que hay poca variación entre las mediciones de la misma parte realizadas por el mismo operador.
Gráfica Mediciones por operador: Muestra si las diferencias entre los operadores son pequeñas en comparación con las diferencias entre las partes.; Una línea horizontal recta entre los operadores indica que las medias de las mediciones de cada operador son similares. Lo ideal es que las mediciones de cada operador varíen en igual cantidad.
