Un fabricante de motores usa un proceso de forja para producir aros de pistón. Los ingenieros especializados en calidad desean evaluar la capacidad del proceso. Recolectan 25 subgrupos de cinco aros de pistón y miden el diámetro. Los límites de especificación para el diámetro del aro de pistón son 74,0 mm ± 0,05 mm.
Los ingenieros realizan un análisis de capacidad normal para evaluar los diámetros de los aros de pistón en relación con los límites de especificación.
- Abre la Prep herramienta
e importar los datos a una nueva tabla. Este ejemplo utiliza el conjunto de datos de la Minitab Data Set Library, datos de anillos de pistón.
Nota
No puedes importar una hoja de cálculo de Minitab (MTW) en Minitab Connect. Para importar los datos, guárdalos como CSV, XLSX o cópialos y pégalos. Para más información sobre cómo importar datos, ve y Tareas comunes que utilizan la Base herramienta selecciona Importar datos a una nueva tabla desde un archivo de Excel.
- Abre la SPC herramienta
. - En el primer cuadro desplegable, selecciona Configuración actual.
- En Estadísticas, seleccione Análisis de capacidad normal.
- En Variable, selecciona Diameter.
- En Subgroup sizes, selecciona Por valor.
- En Valor de tamaño del subgrupo, ingrese 5.
- En Espec. inferior, ingrese 73.95.
- En Espec. superior, ingrese 74.05.
- Selecciona Opciones, y luego selecciona Opciones de estadísticos de capacidad.
- En Objetivo, ingrese 74.
- Escoger Corrida
.

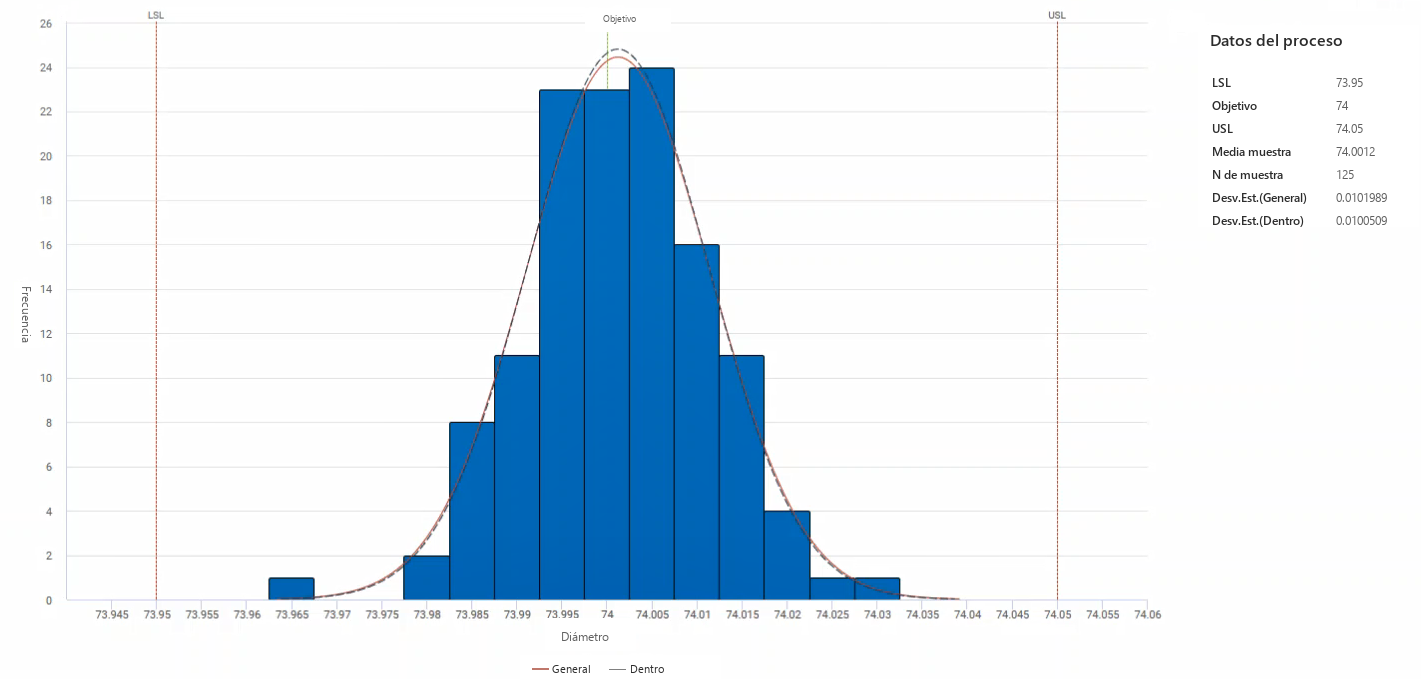

Interpretar los resultados

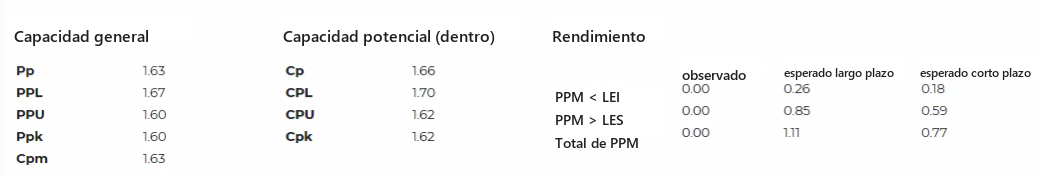

Todas las mediciones se encuentran dentro de los límites de especificación. El proceso está dentro del objetivo y las mediciones están aproximadamente centradas entre los límites de especificación. Los índices de capacidad Cpk, Ppk y Cpm son mayores que 1,33, que es un valor mínimo generalmente aceptado para un proceso capaz. Por lo tanto, los ingenieros concluyen que el proceso de forja cumple con los requisitos en cuanto a los diámetros de los aros de pistón.
