Ein Motorenhersteller fertigt Kolbenringe in einem Schmiedeprozess. Die Qualitätsingenieure wollen die Prozessfähigkeit beurteilen. Sie erfassen 25 Teilgruppen von jeweils fünf Kolbenringen und messen die Durchmesser. Die Spezifikationsgrenzen für den Kolbenringdurchmesser sind 74,0 mm ± 0,05 mm.
Die Ingenieure führen eine normale Fähigkeitsanalyse durch, um die Durchmesser der Kolbenringe in Bezug auf die Spezifikationsgrenzen zu bewerten.
- Öffnen Sie das Vorbereiten Tool
und importieren Sie die Daten in eine neue Tabelle. In diesem Beispiel wird der Datensatz in der Minitab-Datensatzbibliothek Kolbenringdatenverwendet.
Hinweis
Ein Minitab-Arbeitsblatt (MTW) kann nicht in importiert werden Minitab Connect. Um die Daten zu importieren, speichern Sie sie als CSV- oder XLSX-Datei oder kopieren Sie sie und fügen Sie sie ein. Weitere Informationen zum Importieren von Daten finden Sie unter Häufige Aufgaben bei der Verwendung des Basis Tools Daten aus einer Excel-Datei in eine neue Tabelle importieren, und wählen Sie diese Option aus.
- Öffnen Sie das SPC Tool
. - Wählen Sie in der ersten Dropdown-Liste die Option aus Aktuelle Konfiguration.
- Wählen Sie im Feld Statistik die Option Prozessfähigkeitsanalyse für Normalverteilung aus.
- Wählen Sie in Variable die Option Durchmesseraus.
- Wählen Sie in Subgroup sizesdie Option Nach Wert aus.
- Geben Sie im Feld Wert für Teilgruppengröße den Wert 5 ein.
- Geben Sie im Feld Untere Spezifikationsgrenze den Wert 73,95 ein.
- Geben Sie im Feld Obere Spezifikationsgrenze den Wert 74,05 ein.
- Wählen Sie Optionenaus, und wählen Sie Optionen für Prozessfähigkeitsstatistikendann aus.
- Geben Sie im Feld Sollwert den Wert 74 ein.
- Auswählen Durchlauf
.

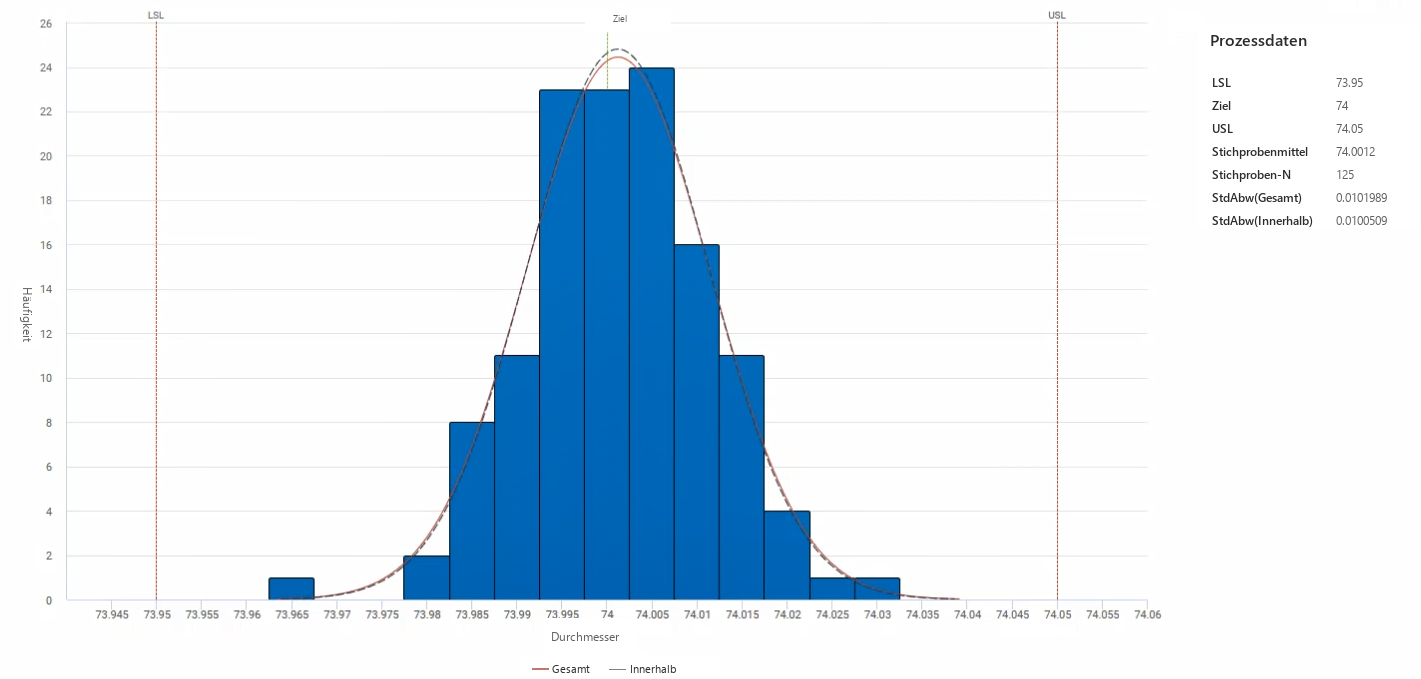

Interpretieren der Ergebnisse

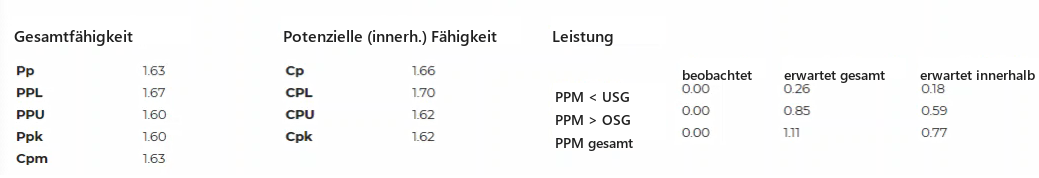

Alle Messungen liegen innerhalb der Spezifikationsgrenzen. Der Prozess ist im Plan und die Messungen liegen ungefähr zentriert zwischen den Spezifikationsgrenzen. Die Prozessfähigkeitsindizes Cpk, Ppk und Cpm sind alle größer als 1,33, was ein allgemein akzeptierter Mindestwert für einen fähigen Prozess ist. Die Techniker schließen also, dass der Schmiedeprozess die Anforderungen hinsichtlich des Durchmessers der Kolbenringe erfüllt.
