표시된 점
표시된 점은 중심선으로부터 1, 2, 3 표준 편차 거리에 있는 구역을 기준으로 하는 누적 점수입니다.
해석
누적 점수는 표시된 점의 가중치를 합한 것입니다. 점이 중심선과 교차할 때마다 누적 점수가 0으로 설정됩니다. 각 누적 점수는 공정이 관리 상태에 있는지 여부를 확인하는 데 도움이 됩니다. 누적 점수가 8보다 크거나 같은 경우에는 공정이 관리 이탈 상태에 있습니다.
구역 점수
- 구역 1은 중심선과 1σ 사이에 있으며 가중치가 0입니다.
- 구역 2는 1σ와 2σ 사이에 있으며 가중치가 2입니다.
- 구역 3은 2σ와 3σ 사이에 있으며 가중치가 4입니다.
- 구역 4는 3σ를 벗어나며 가중치가 8입니다.
해석
누적 점수는 표시된 점의 가중치를 합한 것입니다. 점이 중심선과 교차할 때마다 누적 점수가 0으로 설정됩니다. 각 누적 점수는 공정이 관리 상태에 있는지 여부를 확인하는 데 도움이 됩니다. 누적 점수가 8보다 크거나 같은 경우에는 공정이 관리 이탈 상태에 있습니다.
중심선
구역 관리도의 중심선은 개별 관측치 또는 부분군 평균의 전체 평균입니다.
해석
중심선은 공정 성능을 평균과 비교하여 확인하는 데 사용합니다.
주의
중심선을 공정의 목표값과 혼동하지 마십시오. 목표값은 사용자가 원하는 결과입니다. 중심선이 실제 결과입니다.
표준 편차
표준 편차는 데이터의 전체 변동을 나타냅니다. Minitab은 표준 편차를 관리도에 표시하지 않지만, 표준 편차를 사용하여 중심선과 관리 한계를 계산합니다. 워크시트에 표준 편차를 저장하려면 옵션 대화 상자의 저장 탭에서 표준 편차를 선택하십시오.
단계
특정 시간 동안 공정이 어떻게 변하는지 보여주는 과거 관리도를 만들려면 단계를 사용합니다. 자세한 내용은 단계를 추가하여 공정의 변화 과정 표시에서 확인하십시오.
해석

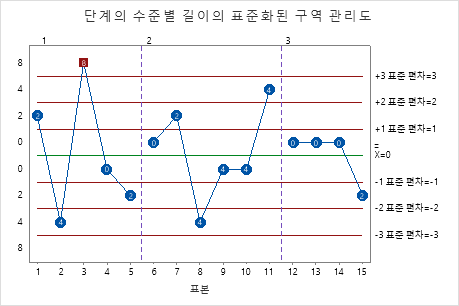

예를 들어, 다음 구역 관리도에는 세 단계가 포함됩니다.
