웨이퍼 플롯을 만들려면 를 선택한다음 그래프 목록에서 선택합니다 웨이퍼 그림 . 그런 다음 다음 단계를 완료하여 그래프의 데이터를 지정합니다.
- 에서 Y 좌표, 웨이퍼 플롯의 y축을 나타내는 데이터가 있는 숫자 열입니다.
- 에서 X 좌표, 웨이퍼 플롯에서 x축을 나타내는 데이터가 있는 숫자 열을 입력합니다.
- 에서 반응 변수, 웨이퍼 플롯에 있는 좌표의 색상 그라데이션을 정의하는 숫자 열을 입력합니다.
- 함수에서 반응 변수의 함수를 선택합니다. 예를 들어, 를 선택하면 최대값Minitab은 각 좌표에 있는 반응 변수의 최대값을 기반으로 웨이퍼 플롯의 색상 그라데이션을 정의합니다. 일부 옵션을 사용하면 추가 값을 입력해야 합니다. 자세한 내용은 함수 선택에서 확인하십시오.

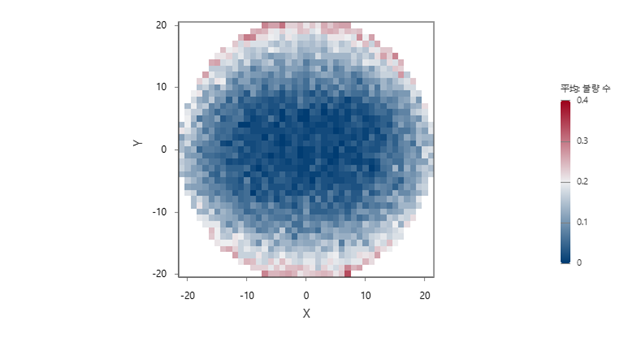

이 워크시트 X 에서 는 X 좌표이고 Y 는 Y 좌표입니다. 웨이퍼 플롯은 좌표의 각 조합에 대한 평균 결점 을 보여줍니다.
| C1 | C2 | C3 |
|---|---|---|
| X | Y | 결점 |
| -21 | -4 | 0 |
| -21 | -3 | 1 |
| -21 | -2 | 0 |
| ... | ... | ... |
