한 반도체 제조업체가 5개의 서로 다른 로트에서 반도체 웨이퍼의 다이를 검사하려고 합니다. 그들은 각 다이에 X와 Y 좌표를 부여한 다음 각 다이의 결함 수를 검사합니다.
- 표본 데이터 반도체.MWX를 엽니다.
- 를 선택한 다음 그래프 목록에서 선택합니다 웨이퍼 그림 .
- X 좌표아래에서 X를 입력합니다. Y 좌표아래에서 Y를 입력합니다.
- 반응 변수아래에서 결점를 입력합니다.
- 에 기준 변수 를 입력합니다 로트. Layout(레이아웃)에서 을 선택합니다 동일한 그래프의 별도 패널에.
- 만들기를선택합니다.
결과 해석

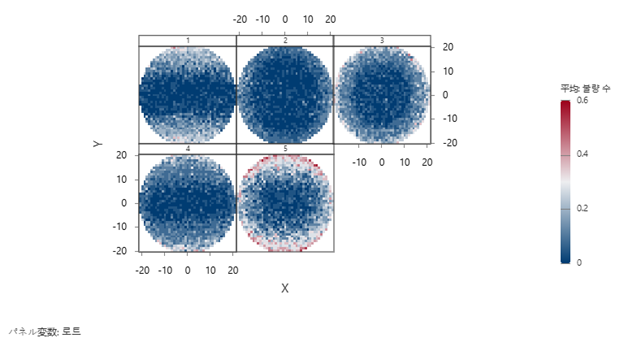

제조업체는 웨이퍼 플롯에서 많은 수의 결함이 포함된 영역을 검사합니다. Lot 5에는 많은 수의 결함이 있으며, 특히 Y 좌표 값이 매우 높거나 매우 낮은 다이가 있습니다. 제조업체는 이러한 다이를 사용하여 반도체를 생산하지 않기로 결정합니다.
