를 그래프 작성기 사용하여 데이터를 시각화하고 대안 그래프를 탐색할 수 있습니다. 입력 그래프 작성기 에 따라 사용 가능한 그래프 후보의 미리보기가 표시됩니다. 그래프 갤러리를 탐색할 때 후보 그래프를 선택한 다음 선택한 그래프에 대한 옵션을 설정하여 변경 사항을 적용한 결과를 실시간으로 확인할 수 있습니다.
데이터의 형상과 산포를 조사하려면 히스토그램을 사용합니다. 히스토그램은 표본 크기가 20 이상일 때 가장 잘 작동합니다.
그래프로 표시할 하나 이상의 숫자 열을 입력합니다.
그룹을 정의할 변수를 입력합니다. 그룹 레이블은 그래프 범례에 표시됩니다.
확률도를 사용하면 데이터에 대한 분포의 적합도를 평가하고, 백분위수를 추정하고, 표본 분포를 비교할 수 있습니다. 확률도에는 표본의 각 값 및 해당 값보다 작거나 같은 값의 백분율이 적합된 분포선을 따라 표시됩니다. y-축은 적합된 분포가 직선을 이루도록 변환됩니다.
그래프로 표시할 하나 이상의 숫자 열을 입력합니다.
그룹을 정의할 변수를 입력합니다. 그룹 레이블은 그래프 범례에 표시됩니다.
표본 분포의 모양, 중심 위치 및 변동성을 평가 및 비교하고 특이치를 찾으려면 상자 그림을 사용합니다. 상자 그림은 표본 크기가 20 이상일 때 가장 잘 작동합니다.
그래프로 표시할 하나 이상의 숫자 열을 입력합니다.
그룹을 정의하는 범주형 데이터 열을 5개까지 입력합니다. 첫 번째 변수는 척도에서 가장 바깥쪽이고 마지막 변수는 가장 안쪽입니다.
특이치가 일반적인 큰 데이터 세트를 사용하면 특이치 대신 사용자 지정 백분위수를 표시하여 데이터에 대한 자세한 정보를 수집할 수 있습니다. 사용자 지정 백분위수는 사분위수 상자 외부에서 발생하며 일반적으로 분포의 꼬리 부분에서 발생합니다. 또한 선은 최소값과 최대값에 배치됩니다. 기본적으로 이러한 백분위수 값은 0.5, 2.5, 10, 90, 97.5 및 99.5이지만 추가, 삭제 또는 변경할 수 있습니다.
Minitab에서는 그래프에 표시되는 그룹의 여러 수준에 대해 척도의 상대 위치를 나타내기 위해 "가장 안쪽" 및 "가장 바깥쪽"이라는 용어를 사용합니다. 수평 척도의 경우 가장 바깥쪽은 그래프 하단의 척도를 가리키고 가장 안쪽은 하단에서 가장 멀고 수평 축에 가장 가까운 척도를 가리킵니다. 수직 척도의 경우 가장 바깥쪽은 가장 왼쪽의 척도를 가리키고 가장 안쪽은 수직 축에 가장 가까운 척도를 가리킵니다.
간격 플롯을 사용하여 그룹 평균의 신뢰 구간을 평가하고 비교합니다. 구간 그림은 각 그룹의 평균에 대한 95% 신뢰 구간을 표시합니다. 구간 그림은 각 그룹의 표본 크기가 10 이상일 때 가장 잘 작동합니다. 일반적으로 표본 크기가 클수록 신뢰 구간이 더 작고 더 정밀합니다.
그래프로 표시할 하나 이상의 숫자 열을 입력합니다.
그룹을 정의하는 범주형 데이터 열을 5개까지 입력합니다. 첫 번째 변수는 척도에서 가장 바깥쪽이고 마지막 변수는 가장 안쪽입니다.
신뢰 구간에 대한 설정을 지정합니다.
Minitab에서는 그래프에 표시되는 그룹의 여러 수준에 대해 척도의 상대 위치를 나타내기 위해 "가장 안쪽" 및 "가장 바깥쪽"이라는 용어를 사용합니다. 수평 척도의 경우 가장 바깥쪽은 그래프 하단의 척도를 가리키고 가장 안쪽은 하단에서 가장 멀고 수평 축에 가장 가까운 척도를 가리킵니다. 수직 척도의 경우 가장 바깥쪽은 가장 왼쪽의 척도를 가리키고 가장 안쪽은 수직 축에 가장 가까운 척도를 가리킵니다.
그룹에 Y 변수가 여러 개 있는 경우 다음 옵션 중 하나를 선택합니다.
표본 데이터 분포를 평가하고 비교하려면 개별 값 그림을 사용합니다. 개별 값 그림에는 그룹에 있는 각 관측치의 실제 값에 대한 점이 표시되므로, 특이치를 쉽게 구별하고 분포 형태를 확인할 수 있습니다.
그래프로 표시할 하나 이상의 숫자 열을 입력합니다.
그룹을 정의하는 범주형 데이터 열을 5개까지 입력합니다.
그래프에 동일한 데이터 값이 여러 개 있을 경우, 개별 기호들이 겹쳐져 가려질 수 있습니다. 겹치는 점을 드러내기 위해 기호를 조금씩 움직이려면 이 옵션을 선택합니다.
Minitab에서는 그래프에 표시되는 그룹의 여러 수준에 대해 척도의 상대 위치를 나타내기 위해 "가장 안쪽" 및 "가장 바깥쪽"이라는 용어를 사용합니다. 수평 척도의 경우 가장 바깥쪽은 그래프 하단의 척도를 가리키고 가장 안쪽은 하단에서 가장 멀고 수평 축에 가장 가까운 척도를 가리킵니다. 수직 척도의 경우 가장 바깥쪽은 가장 왼쪽의 척도를 가리키고 가장 안쪽은 수직 축에 가장 가까운 척도를 가리킵니다.
함수 또는 시계열의 반응 패턴을 비교하려면 을 사용합니다 선 그림. 비교할 그룹 수 및 시계열의 길이에 따라 기호가 표시되거나 표시되지 않은 선 그림을 생성할 수 있습니다.
꺾은선형 차트에서 점을 정의하는 열을 입력합니다.
함수에서 요약 변수의 함수를 선택합니다. 예를 들어, 을 선택하면 최대값Minitab은 요약된 변수의 최대값을 기준으로 그래프의 색상을 정의합니다. 에 요약 변수텍스트 열을 입력하는 경우 , 비결측값 개수, 또는 결측값 개수만 선택할 지정된 값과 동일한 백분율수 있습니다.
x축을 정의하는 범주형 변수를 입력합니다.
여러 를 요약된 변수입력하면 여러 개의 요약된 변수가 동일한 그래프에 겹쳐집니다. 범 계량형 변수 례를 형성하고 지정한 요약 변수 열을 x-축을 형성하려면 선택합니다 범주 양식 범례 그룹 . 지정한 요약 변수 열이 범례를 형성하고 해당 계량형 변수 그룹이 x축을 형성하도록 하려면 선택합니다 요약된 변수 양식 범례 그룹 .
그룹을 정의할 변수를 입력합니다. 그룹 레이블은 그래프 범례에 표시됩니다.
x축의 각 점에 기호를 표시하려면 선택합니다. 이 옵션을 선택하지 않으면 그래프에 선만 표시됩니다.
Y 눈금 유형을 백분율로 변경하려면 이 옵션을 선택합니다.
가장 빈번한 결함, 가장 일반적인 결함 원인 또는 가장 빈번한 고객 불만 원인을 식별하는 데 사용합니다 Pareto 차트 . Pareto 차트를 사용하면 최대의 이익을 얻을 수 있는 영역에 시간과 노력을 집중할 수 있습니다.
원시 데이터 또는 요약 데이터가 포함된 열을 입력합니다. 원시 데이터 열이 하나 있으면 해당 열을 입력합니다. 요약 데이터가 있으면 결점 이름이 포함되어 있는 열을 입력합니다.
텍스트 데이터를 사용하는 경우 결점 이름의 첫 15자가 고유한지 확인합니다.
요약 데이터의 개수가 포함된 숫자 열을 입력합니다.
Minitab에서는 누적 백분율이 사용자가 지정한 백분율을 초과할 때까지 결점 범주에 대한 막대를 생성합니다. 그런 다음, Minitab에서는 나머지 결점을 "기타" 범주로 구분합니다.
이 옵션을 선택하면 누적 퍼센트 기호, 연결선 및 퍼센트 눈금이 표시됩니다.
막대 차트를 사용하여 그룹 또는 범주를 나타내는 막대로 개수, 평균 또는 기타 요약 통계를 비교합니다. 막대의 높이는 그룹에 대한 개수 또는 변수 함수를 표시합니다.
그래프로 표시할 하나 이상의 숫자 열을 입력합니다.
막대 차트에서 막대를 정의하는 숫자 또는 텍스트 열을 입력합니다.
함수에서 요약된 변수의 함수를 선택합니다. 예를 들어, 최대값을(를) 선택한 경우 Minitab은 각 막대에서 요약된 변수의 최대값을 기준으로 막대 차트의 색상을 정의합니다. 에 요약된 변수텍스트 열을 입력하는 경우 , 비결측값 개수, 또는 결측값 개수만 선택할 지정된 값과 동일한 백분율수 있습니다.
여러 범주형 변수를 선택하고 그래프를 겹치도록 선택하면 겹치는 막대를 표시하는 방법을 선택할 수 있습니다.
두 개 이상의 요약된 변수가 있고 그래프를 겹치도록 선택하면 요약된 변수별로 막대를 묶은 가로형 또는 누적 가로형으로 표시할 수 있습니다.요약된 변수별로 묶은 가로형으로 표시됨
요약된 변수별로 누적 가로형으로 표시됨
요약된 변수을(를) 입력하지 않은 경우 이 옵션을 선택하여 Y-척도 유형을 백분율로 변경합니다.
요약된 변수을(를) 입력한 경우 이 옵션을 선택하여 Y-척도 유형을 백분율로 변경합니다.
Y 척도를 여러 그래프에서 동일하게 만듭니다.
Minitab에서는 그래프에 표시되는 그룹의 여러 수준에 대해 척도의 상대 위치를 나타내기 위해 "가장 안쪽" 및 "가장 바깥쪽"이라는 용어를 사용합니다. 수평 척도의 경우 가장 바깥쪽은 그래프 하단의 척도를 가리키고 가장 안쪽은 하단에서 가장 멀고 수평 축에 가장 가까운 척도를 가리킵니다. 수직 척도의 경우 가장 바깥쪽은 가장 왼쪽의 척도를 가리키고 가장 안쪽은 수직 축에 가장 가까운 척도를 가리킵니다.
을 사용하여 각 범주 또는 그룹의 데이터 비율을 비교합니다 파이 차트. 파이 차트는 세그먼트("조각")로 나눠서 각 범주에 있는 관측치의 비율을 나타내는 원("파이")입니다.
그래프로 표시할 범주형 데이터 열을 하나 이상 입력합니다.
그래프로 표시하려는 요약 값의 열을 하나 이상 입력합니다.
개별 분할 영역에 대한 최소 백분율을 입력합니다. 이 백분율 미만의 범주는 기타 조각으로 그룹화됩니다.
계량형 변수 쌍 간의 관계를 조사하려면 산점도를 사용합니다. 산점도는 좌표 평면에 X와 Y 변수의 순서 쌍을 표시합니다.
x 및 y 변수를 개별 쌍으로 그래프로 만들거나 x-y 변수의 모든 조합을 그래프로 만들 수 있습니다. y 변수는 설명하거나 예측하려는 변수입니다. x 변수는 y 변수의 변화를 설명하거나 예측할 수 있는 해당 변수입니다. 모든 열은 숫자이고 각 x-y 변수 쌍은 행 수가 같아야 합니다.
먼저, 다음 옵션 중 하나를 선택하십시오.
그런 다음 변수를 입력합니다.
그룹을 정의할 변수를 입력합니다. 그룹 레이블은 그래프 범례에 표시됩니다.
데이터 세트에 많은 관측치가 포함되어 있을 때 계량형 변수 쌍 간의 관계를 조사하는 데 바인드 산점도를 사용합니다.
y 변수는 설명하거나 예측하려는 변수입니다. x 변수는 y 변수의 변화를 설명하거나 예측할 수 있는 해당 변수입니다. 모든 열은 숫자이고 각 x-y 변수 쌍은 행 수가 같아야 합니다.
세 번째 변수 값으로 경사 척도를 정의하도록 선택합니다.
빈의 색상 척도를 선택합니다.
버블 플롯을 사용하여 각 기호 또는 버블의 크기가 세 번째 변수의 크기를 나타내는 두 변수 간의 관계를 탐색합니다.
y 변수는 설명하거나 예측하려는 변수입니다. x 변수는 y 변수의 변화를 설명하거나 예측할 수 있는 해당 변수입니다. 모든 열은 숫자이고 각 x-y 변수 쌍은 행 수가 같아야 합니다.
거품의 크기(면적)를 결정하는 열을 입력합니다.
레이아웃 옵션을 선택합니다.
그룹을 정의할 변수를 입력합니다. 그룹 레이블은 그래프 범례에 표시됩니다.
산점도 행렬를 사용하여 여러 변수 쌍의 관계를 동시에 평가합니다. 산점도 행렬은 산점도를 배열한 것입니다. 가능한 모든 변수 조합에 대해 단일 그림을 생성하는 그림 행렬을 선택할 수 있습니다. 또는 각 Y와 X 를 비교하여 가능한 각 xy 조합에 대한 그림을 만들 수 있습니다.
에서 계량형 변수행 수가 같은 숫자 데이터 열을 입력합니다. Minitab에서는 각 변수 조합에 대한 산점도를 표시합니다.
이 워크시트에서 수익률, 판매량 및 연도 는 그래프 변수입니다. 그래프는 그래프 변수의 가능한 각 조합 간의 관계를 보여줍니다.
C1 | C2 | C3 |
---|---|---|
수익률 | 판매량 | 연도 |
15.4 | 50400200 | 18 |
11.3 | 42100650 | 15 |
9.9 | 39440420 | 12 |
... | ... | ... |
에서 Y 변수설명하거나 예측하려는 숫자 데이터의 열을 입력합니다. 에 X 변수Y 변수의 변화를 설명할 수 있는 숫자 데이터 열을 입력합니다.
이 워크시트에서 수익률 및 판매액 은 Y 변수이고 연도 는 X 변수입니다. 그래프는 각 Y 변수와 X 변수의 관계를 표시합니다.
C1 | C2 | C3 |
---|---|---|
수익률 | 영업 | 년 |
15.4 | 50400200 | 18 |
11.3 | 42100650 | 15 |
9.9 | 39440420 | 12 |
... | ... | ... |
행렬의 왼쪽 아래 부분과 오른쪽 위 부분을 모두 표시하려면 선택합니다 전체 행렬 . 두 부분은 축이 반전된 상태에서 동일한 데이터를 표시합니다. 예를 들어, 행렬의 왼쪽 아래 부분에 있는 x축에 나타나는 변수는 오른쪽 위 부분의 y축에 나타납니다.
그룹을 정의할 변수를 입력합니다. 그룹은 다른 색상과 기호로 표시됩니다. 예를 들어, 다음 산점도 행렬은 수익률, 매출 및 연도변수의 가능한 각 조합 간의 관계를 세 그룹으로 나누어 보여줍니다.
다중 그래프에 전반에 걸쳐 동일한 척도를 사용합니다.
은(는) 변수 쌍 간 선형 관계(상관 관계)의 강도와 방향을 시각화하고 비교하는 데 사용합니다 자기 상관 함수 도표.
데이터가 들어 있는 열을 입력합니다. 적어도 두 개의 숫자 데이터 열을 입력해야 합니다. 각 열은 행의 수와 같아야 합니다.
빈의 색상 척도를 선택합니다.
선택하여 그래프의 각 사각형 내에 Pearson 상관 계수의 값을 표시합니다.
여러 변수에 걸쳐 병렬 좌표에서 많은 계열 또는 계열 그룹을 시각적으로 비교하는 데 병렬 좌표계 그림을 사용합니다.
적어도 두 개의 숫자 데이터 열을 입력합니다.
개별 계열 레이블이 포함된 열을 입력합니다. Minitab은 커서를 사용하여 마우스 위에 놓을 때 이 열을 사용하여 그림에 계열 레이블을 지정합니다. 그룹 변수을(를) 입력하지 않으면 Minitab은 레이블 열을 사용하여 병렬 그림에 대한 범례를 만듭니다.
다음 레이아웃 옵션 중 하나를 선택하십시오.
그룹을 정의할 변수를 입력합니다. 그룹 레이블은 그래프 범례에 표시됩니다. 그룹별 개별 계열 또는 요약된 그룹을 선택할 때 열을 입력해야 합니다.
y-척도를 표시할 방법을 선택합니다.
각 변수를 고유 y-척도로 표시하려면 선택합니다. 각 변수에 대한 최소값 또는 최대값을 모두 포함하는 계열은 가로입니다.

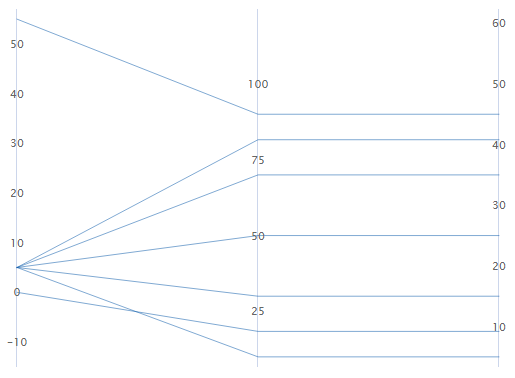

줄.각 변수를 고유 y-척도로 표시하려면 선택합니다. 각 척도의 최소값과 최대값은 입력한 모든 데이터에서 각 변수의 척도로 변환된 전체 최소 및 최대 z-점수 값입니다.
예를 들어 첫 번째 변수의 최대값은 z-점수가 2인 반면 다른 두 변수의 최대값은 z-점수가 1입니다. 각 변수의 y-척도에 대한 최대값은 z-점수 2에 해당하는 값입니다.

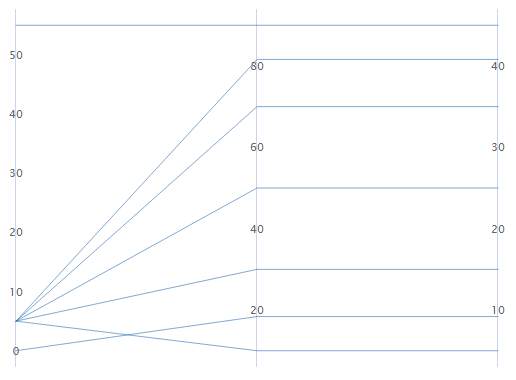

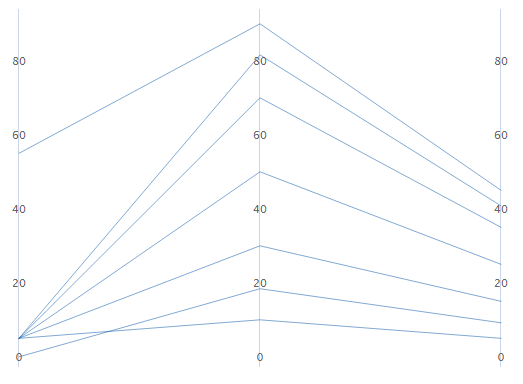

각 변수에 대해 반복되는 단일 y-척도를 사용하려면 선택합니다. 척도의 최소값과 최대값은 입력한 모든 데이터의 전체 최소값과 최대값입니다.

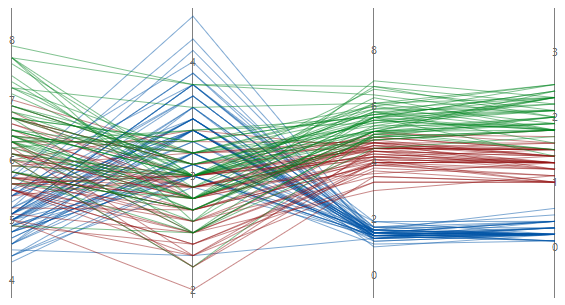

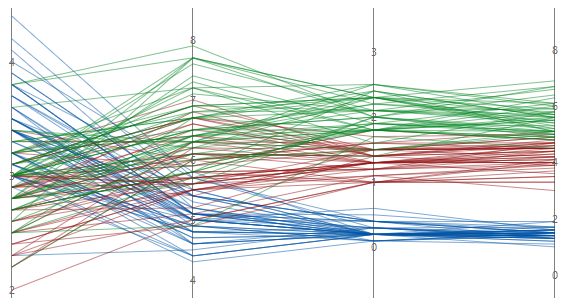

표준 단위 또는 원본 데이터을 선택하면 변동을 기반으로 변수를 정렬할 수 있습니다. 이 기능은 변수가 많고 계열을 가장 많이 구분하는 변수를 확인하려는 경우에 유용할 수 있습니다. 이 옵션을 선택하지 않으면 Minitab은 변수 대화 상자에 입력하는 것과 동일한 순서로 열을 정렬합니다.
평균 또는 다른 요약 통계량을 비교하기 위해 색상 그라데이션을 사용하여 서로 다른 그룹의 영향을 나타내는 데 사용합니다 히트맵 .
열을 최대 5개까지 입력합니다. 여기서 범주는 히트맵에서 행으로 표시됩니다.
열을 최대 5개까지 입력합니다. 여기서 범주는 히트맵에서 열로 표시됩니다.
히트맵에서 직사각형의 색상 그라데이션을 정의하는 숫자 또는 텍스트 열을 입력합니다. 여러 개의 열을 입력하면 Minitab에서 사용자가 입력한 각 변수에 대한 별도 히트맵을 생성합니다.
함수에서 요약된 변수의 함수를 선택합니다. 예를 들어, 최대값을 선택한 경우 Minitab은 각 직사각형에 있는 요약된 변수의 최대값을 기준으로 히트맵의 색상 그라데이션을 정의합니다. 에 요약된 변수텍스트 열을 입력하는 경우 , 비결측값 개수, 또는 결측값 개수만 선택할 지정된 값과 동일한 백분율수 있습니다.

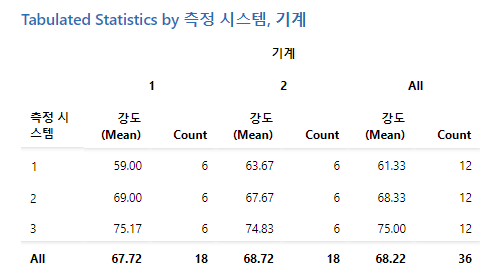

하나 이상의 범주형 변수를 기준으로 분류된 데이터가 있는 경우 을 사용합니다 제표 통계량. 둘 이상의 범주형 변수에 걸친 범주 조합에 대한 다양한 통계량을 확인할 수 있습니다.
(선택 사항)에서 요약 변수 요약할 관련 변수가 포함된 열을 입력합니다. 연관 변수는 범주형 변수에 의해 그룹으로 나뉘는 계량형 변수입니다.
테이블 레이아웃에 대한 자세한 내용은 출력 테이블 정렬로 이동하십시오.
C1 | C2 | C3 |
---|---|---|
강도 | 기계 | 작업자 |
38 | 1 | 1 |
40 | 2 | 2 |
63 | 3 | 3 |
59 | 4 | 1 |
76 | 1 | 2 |
... | ... | ... |
시계열도을 사용하여 데이터에서 일정 기간 동안의 패턴(추세 또는 계절 패턴)을 검색합니다.
그래프로 표시할 시간 순서 숫자 데이터의 열을 하나 이상 입력합니다.
축에 대한 날짜/시간, 숫자 또는 텍스트 값이 포함된 열의 값으로 x축에 레이블을 지정합니다. 예를 들어 다음 타임 시리즈 플롯에서 열은 교대 근무와 일을 지정합니다.
C1-T |
---|
교대 및 일 |
S1D1 |
S2D1 |
S3D1 |
... |
다음 레이아웃 옵션을 설정합니다.
y-척도를 표시할 방법을 선택합니다.

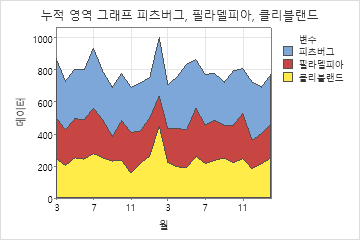

그룹의 누적 합계를 시간 순서대로 표시하고 각 그룹이 전체에 어떻게 기여하는지 평가하는 데 사용합니다 쌓은 영역 그래프 영역 그래프에서 각 그늘진 영역은 해당 변수의 누적 합계와 아래 변수를 나타냅니다. 예를 들어 다음 영역 그래프는 2년 동안 3개 매장에서 주요 소매 체인의 월별 매출을 보여 주입니다. 1월 세 그룹의 매출은 약 1000개였습니다.
그래프로 표시할 시간 순서 숫자 데이터의 열을 하나 이상 입력합니다.
축에 대한 날짜/시간, 숫자 또는 텍스트 값이 포함된 열의 값으로 x축에 레이블을 지정합니다. 예를 들어 다음 타임 시리즈 플롯에서 열은 교대 근무와 일을 지정합니다.
C1-T |
---|
교대 및 일 |
S1D1 |
S2D1 |
S3D1 |
... |
그래프를 만들 때 변수가 누적되는 순서를 변경할 수 있습니다.
로그 밑 10을 사용하여 Y-척도를 변환하려면 선택합니다. 로그 척도는 축을 변경하여 로그 관계를 선형화하여 같은 거리가 척도에 따라 여러 값의 변화를 나타내도록 합니다. 이 옵션은 양수 데이터에만 사용할 수 있습니다.
숫자 변수에 대한 함수의 값을 표시합니다. 에서 변수숫자 변수를 지정합니다. 에서 계산할 항목을 지정합니다 함수. 에서 제목대시보드의 자산 이름을 변경할 수 있습니다.
