各 Real-Time SPC サンプリング計画のデータ収集フォームは オペレーター ダッシュボードからアクセス可能です。データを収集する前に、指定された測定方法、データソースを含む明確なサンプリング計画が必要です。
オペレーターダッシュボードにステーションを追加する
オペレーター ダッシュボード に移動し、ダッシュボード上部の ステーションを追加/削除 を選択して、サンプリングプランを含むステーションを追加します。収集期限になっている手動収集がある場合は、収集を開始 を選択します。
注
データ収集を開始するには、ステーションが オンライン かつ 実行中 でなければなりません。
各サンプリング計画は製品/プロセステンプレート内で定義されなければなりません。詳細については、新しいサンプリング計画を定義する を参照してください。適切なステーションでデータ収集方法とデータソースを指定してください。詳細については、サンプリング計画のためのデータソースの指定例 を参照してください。
標準の収集フォームに手動でデータを入力します
指定されたサンプリング計画は、各収集イベントごとに適切な指標、記述子、欠陥、欠陥品、サブグループサイズを含むデータ収集フォームを作成します。方程式を使ってデータを計算する際のデータ収集フォームを使う方法については、計算測定値 を参照してください。
- オペレーターダッシュボードのステーションから 収集を開始 を選択します。
注
Connectデータテーブルをデータソースとして使用した場合、 Real-Time SPC Connectデータテーブルから最新のサブグループを取得し、その指標や記述子のデータ収集フォームに入力します。
- まずサブグループ記述子を入力します。サブグループ記述子がある場合は、そのサブグループ全体に適用される1つの値を入力します。
- 各列にデータを入力するか、各行に入力するかを選択します。
- サンプル別にデータを入力するには、行ごと を選択します。したがって、2番目の観測値を入力する前に、各変数の最初の観測値を入力します。
- 測定値でデータを入力するには 列ごと を選択します。したがって、次の変数の観測値を入力する前に、最初の変数のすべての観測値を入力します。
- サブグループの各測定値ごとに個別の記述子を入力します。
- 各列に観測値を入力します。最初にすべての測定値、その後にグループ化された欠陥と欠陥品を入力します。

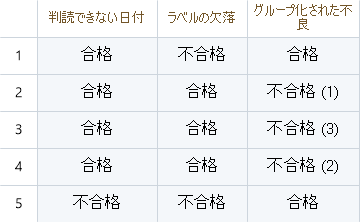

個々の欠陥品列には、特定の欠陥品測定値に応じて Pass または Fail が含まれます。グループ化された欠陥品の列は、各ユニットの Pass または Fail を示します。ユニットが Fail の場合、括弧内の数字は失敗理由の数を示します。たとえば、Fail (3) は、そのユニットが欠陥品であり、3 種類の欠陥タイプを含むことを意味します。
- 以下のボタンを使ってデータ収集シートを進めます。
- 観測値をスキップするには、スキップ を選択します。
- 前の観測値を編集するには、前へ を選択します。
- 次のセルに進むには、次へ を選択します。
- データ収集を完了するには、今すぐ完了 を選択します。
- 必要に応じて、行を追加 を選択してデータ収集フォームに別の行を追加します。
注
I-MRチャートを作成する指標は、観測値が1つしか含めません。
- コレクションが完了したら、保存して終了するか、キャンセルして終了します。
注
サンプリング計画内で記述子や測定値の順序を変更できます。詳細については、データ収集の順序を設定する を参照してください。
チェックシートに手動でデータを入力します
指定されたサンプリング計画は、欠陥のある測定方法のためのアンケート形式のデータ収集フォームを作成します。
- オペレーターダッシュボードのステーションから 収集を開始 を選択します。
- サブグループ記述子がある場合は、まず入力します。
- 各質問には合格/不合格の選択肢を選択して答えます。 これらのラベルは設定時にカスタマイズできます。
- 収集が完了したら、OK を選択して送信します。
注
サンプリング計画の中で記述子や質問の順序を変更できます。詳細については、データ収集の順序を設定する を参照してください。
