データに関する考慮事項、例、および解釈については、 ウエハープロットの概要を参照してください。
カテゴリ行変数
ヒートマップ上でカテゴリが行として表される列を最大5つ入力します。
カテゴリー列変数
ヒートマップ上でカテゴリが列として表される列を最大5つ入力します。
集計変数（オプション）
ヒートマップ内の四角形の色のグラデーションを定義する列を入力します。複数の列を入力すると、入力した変数ごとに個別のヒートマップが生成されます。
関数
関数から、集計変数の関数を選択します。たとえば、最大を選択した場合、Minitabは各長方形の要約変数の最大値に基づいてヒートマップのカラーグラデーションを定義します。集計変数にテキスト列を入力する場合は、指定した値と等しいパーセント、非欠損値の数、または欠損値の数のみ選択できます。
- 百分位数
- 百分位数を選択する場合は、パーセント値に値を入力する必要があります。値は0～100の範囲で指定します。Minitabでは入力した値を使用して、ヒートマップのカラーグラデーションを定義します。たとえば、50と入力すると、50番目の百分位数が使用され、ヒートマップの各長方形のカラーグラデーションが定義されます。
- 2 つ値の間のパーセント
- 2 つ値の間のパーセントを選択する場合は、最初の値および2 番目の値に数値を入力する必要があります。最初の値に入力する値は、2 番目の値に入力した値以下である必要があります。Minitabでは、2つの値の間にある観測値のパーセンテージに基づいて、ヒートマップのカラーグラデーションを定義します。
- 指定した値と等しいパーセント
- 指定した値と等しいパーセントを選択する場合は、値に1つ以上の値を入力する必要があります。値は、集計変数で入力した列と同じ種類のデータである必要があります。Minitabでは、入力する値に等しい観測値のパーセンテージに基づいて、ヒートマップのカラーグラデーションを定義します。
変数による
- すべての組み合わせを表示
-
複数の変数によるを入力すると、すべての組み合わせを表示チェックボックスが有効になります。このオプションを選択すると、グループ変数によって作成されたグループの組み合わせごとに、別々のヒートマップが作成されます。このオプションを選択しない場合、グループ変数の各グループごとにプロットが作成されます。
たとえば、最初のグループ変数には、男性と女性の2つのグループがあり、2番目のグループ変数には、雇用と失業者の2つのグループがあります。すべての組み合わせを表示を選択すると、Minitabは男性/雇用者、男性/失業者、女性/雇用者、女性/失業者の組み合わせに対して4つの別々のプロットを作成します。すべての組み合わせを表示を選択しない場合、Minitabは男性、女性、雇用者、失業者に対して4つの別々のプロットを作成します。
グラデーションタイプ
- 分岐
- 値が高い長方形は赤色で、値が低い長方形は青色です。選択した関数の中央値ではなく特定の値でグラデーションスケールを中央揃えするには、周囲のグラデーション対称値に値を入力します。
-
- 低から高に順次
- 値が高い長方形は濃い青色で、値が低い長方形は薄い青灰色です。このオプションを使用すると、生産性の高い長方形を強調表示したり、収益を最大化することができます。
- 高から低に順次
- 値が低い長方形は濃い青色で、値が高い長方形は薄い青灰色です。このオプションを使用して、欠陥率の低い長方形を強調表示したり、コストを最小限に抑えたりすることができます。

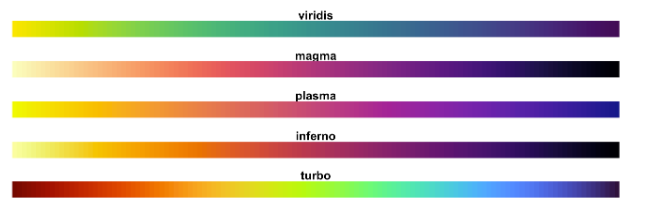

- さまざまな色のグラデーション
- 5つの代替カラーグラデーションから選択できます。
勾配範囲
注
関数に 2 つ値の間のパーセント または 指定した値と等しいパーセント を指定した場合、ウェーハ プロットでは勾配にパーセンテージ スケールが使用されます。このような場合、 最小 と 最大 に入力する値は 0 から 1 の間である必要があります。
