ダッシュボードの作成例

Minitabダッシュボードを使用して、インタラクティブなチャート、グラフ、その他の視覚化を通じて重要な指標を監視および分析し、重要な指標の概要を提供します。

ダッシュボードのアセットを作成する

この例では、 データの準備例から準備されたデータ セットを使用します。次の手順を実行して、主要なメトリクスをすばやく監視できるダッシュボードを作成します。

次の手順に従って、 Uチャートを作成します。
  1. MinitabソリューションセンターのData Prepから、 新しいダッシュボード > で開くを選択します。
  2. 左側のペインから [アセット]を開きます。
  3. 「プロセス品質」で、「 U管理図」を選択します。
  4. 資産のデータを含むデータセットを開きます。
  5. 「変数」に、 フォームの欠陥を入力します。
  6. サブグループサイズ1と入力します。
  7. [OK]を選択します。
次の手順に従って、 非正規機能を作成します。
  1. 「プロセス品質」で、「 標準工程能力」を選択します。
  2. 資産のデータを含むデータセットを開きます。
  3. [データ列] に「 safety_rating」と入力します。
  4. サブグループサイズ1と入力します。
  5. 上方規格限界90と入力します。
  6. [変換]を選択します。 Box-Cox 電力変換を選択します。
  7. 各ダイアログで [OK ] を選択します。

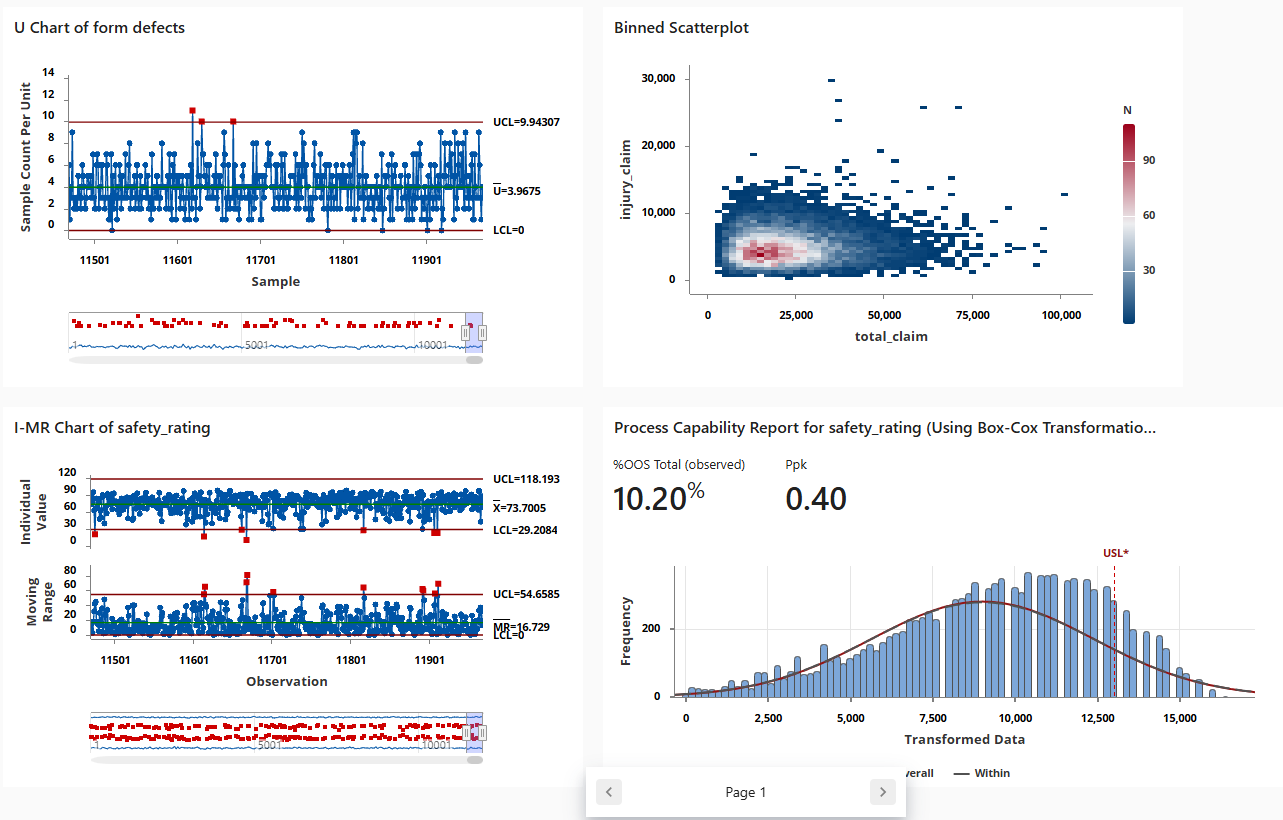

アセットの再配置

ダッシュボードキャンバス上のアセットを配置して、ビジュアライゼーションを表示する最適な方法を見つけることができます。ダッシュボードには複数のページを含めることができます。

新しいデータ準備ステップ後のデータの同期

前のステップでは、主要なメトリクスを監視するためのダッシュボードを作成しました。改善チームは、安全性評価の一部が正しくない可能性があると判断したため、フィルターを適用して 25 未満の安全性評価を削除したいと考えています。

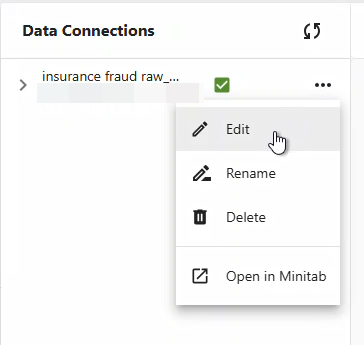

  1. [データ接続 ] ペインで [編集 ] を選択して、データ準備ステップを Data Centerに追加します。
  2. safety_rating 列を選択し、 Data Prepオプションを開きます。
  3. [行のフィルター] を選択し 、「safety_rating 以上 25」と入力して、[ OK]を選択します。
  4. データ接続を同期するには、次のいずれかの操作を行います。
    • Data Centerから、ドロップダウンメニューを使用して変更を保存するか、変更を破棄してデータ接続を再同期します。

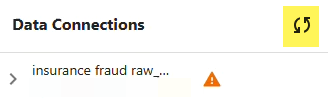

    • [更新 ] アイコンを選択して、ダッシュボードからデータを更新します。
