Vue d’ensemble de Carte X barre d'acceptation

Utilisez an Carte X barre d'acceptation pour détecter quand le pourcentage hors spécifications pourrait dépasser un niveau acceptable.

Par exemple, un ingénieur qualité surveille les écarts par rapport au poids de remplissage cible pour un produit emballé. Les écarts sont mesurés en dixièmes d’once. La limite de spécification supérieure est de 20,6 dixièmes d’once au-dessus de la cible. Le procédé est autorisé à se déplacer tant que pas plus de 1 % de la production ne devrait dépasser la limite supérieure de spécification. L’ingénieur collecte des sous-groupes de 10 paquets à intervalles réguliers et crée un diagramme X barre d’acceptation.

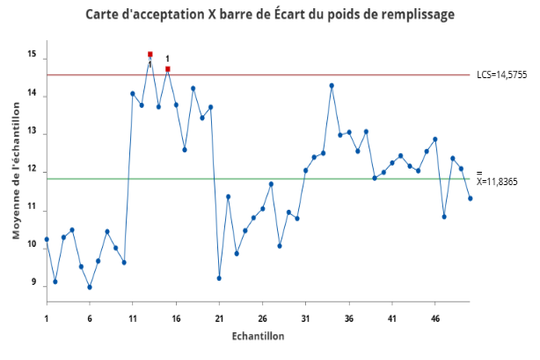

Deux moyennes de sous-groupes lors du premier décalage ascendant sont au-dessus de la limite supérieure de contrôle d’acceptation. Ces points indiquent que la moyenne du procédé s’est suffisamment déplacée vers la limite supérieure de spécification pour que plus de 1 % de la production du procédé puisse dépasser la limite de spécification.

Remarque

La variation du processus doit être contrôlée avant d’évaluer le centre de processus à l’aide d’un graphique X barre d’acceptation, car les limites de contrôle d’acceptation sont calculées à l’aide de la variation au sein du sous-groupe. Si la variation du procédé n’est pas contrôlée, les limites de contrôle d’acceptation ne sont pas fiables et Minitab peut produire un faux signal hors de contrôle. Utilisez un graphique R ou un graphique S pour évaluer si la variation du procédé est sous contrôle.

Où trouver ce tableau de contrôle

Pour créer un graphique X barre d’acceptation, choisissez Stat > Cartes de contrôle > Cartes d'acceptation > X barre.

Quand utiliser un tableau de contrôle alternatif

Si vous n’avez pas de sous-groupes, utilisez Carte d'acceptation des individus.
