Saisir les données pour Diagramme de wafer

Pour créer un graphique de plaquette, choisissez Graphique > Générateur de graphiques, puis sélectionnez-le Diagramme de wafer dans la liste des graphiques. Procédez ensuite comme suit pour spécifier les données de votre graphique.

  1. Dans Coordonnées Y, colonne numérique contenant des données représentant l’axe des y sur le graphique de la plaquette.
  2. Dans Coordonnées X, entrez une colonne numérique contenant des données représentant l’axe des x sur le graphique de la plaquette.
  3. Dans Variable de réponse, entrez une colonne numérique qui définit le dégradé de couleurs des coordonnées dans le graphique de la plaquette.
  4. Dans Fonction, sélectionnez la fonction de Variable de réponse. Par exemple, si vous sélectionnez Maximum, Minitab définit le dégradé de couleurs pour le tracé de la plaquette en fonction de la valeur maximale de la variable de réponse dans chaque coordonnée. Certaines options nécessitent une saisie de valeurs supplémentaires. Pour plus d'informations, reportez-vous à la rubrique Sélectionner la fonction.

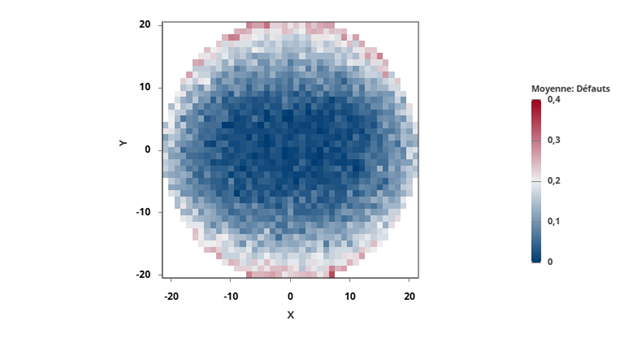

Dans cette feuille de calcul, X est la coordonnée X et Y est la coordonnée Y. Le graphique en plaquettes montre la moyenne de Défauts pour chaque combinaison de coordonnées.

C1 C2 C3
X Y Défauts
-21 -4 0
-21 -3 1
-21 -2 0
... ... ...
