Introduce las observaciones de datos en un formulario de recogida de datos

Los formularios de recogida de datos para cada Real-Time SPC plan de muestreo están accesibles a través del Operador panel de control. Para poder recopilar datos, debe tener un plan de muestreo definido con medidas, métodos de recopilación y orígenes de datos especificados.

En este tema

Agregar una estación al panel del operador
Introduce los datos manualmente en un formulario estándar de recogida
Introduce los datos manualmente en una hoja de verificación

Agregar una estación al panel del operador

Vaya al panel Operador y seleccione Agregar/Eliminar estaciones en la parte superior del panel para agregar las estaciones que contienen sus planes de muestreo. Si tiene una recopilación manual pendiente, seleccione Iniciar recopilación.

Nota

La estación debe ser En línea y En funcionamiento para iniciar una recopilación de datos.

Cada plan de muestreo debe definirse dentro de la plantilla de producto/proceso. Para obtener más información, vaya a Definir un nuevo plan de muestreo. Especifique los métodos de recolección de datos y las fuentes de datos en la estación apropiada. Para obtener más información, vaya a Ejemplo de especificación de fuentes de datos para un plan de muestreo.

Introduce los datos manualmente en un formulario estándar de recogida

El plan de muestreo que especifique crea un formulario de recopilación de datos con las medidas, los descriptores, los defectos, los defectuosos y los tamaños de subgrupo adecuados para cada evento de recopilación. Para más información sobre cómo usar el formulario de recogida de datos cuando se utiliza una ecuación para calcular sus datos, visite Medidas calculadas.

Seleccione Iniciar recopilación para la estación en el panel del operador.
Nota
Si utiliza una tabla de datos de Connect como fuente de datos, Real-Time SPC recupera el subgrupo más reciente de la tabla de datos de Connect y rellena el formulario de recopilación de datos para esa medida o descriptor.
Introduzca primero los descriptores de subgrupo. Si tiene descriptores de subgrupo, introduzca un valor que se aplique a todo el subgrupo.
Seleccione si desea introducir los datos en cada columna o en cada fila.
- Seleccione Por fila para introducir datos por muestra. Por tanto, introduzca la primera observación para cada variable antes de introducir la segunda observación.
- Seleccione Por columna para introducir datos por medida. Por tanto, introduzca todas las observaciones de la primera variable antes de introducir las observaciones de la siguiente variable.
Introduce descriptores individuales para cada medida en el subgrupo.
Introduzca las observaciones en las columnas correspondientes. Primero van todas las medidas, luego los defectos agrupados y los defectuosos agrupados.

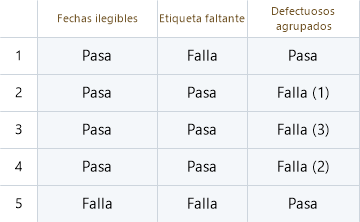

Las columnas de defectuosos individuales contienen Pass o Fail, según la medida de defectuosos específica. La columna de defectuosos agrupados indica Pass o Fail para cada unidad. Si una unidad falla, el número entre paréntesis indica el número de razones de la falla. Por ejemplo, Fail (3) significa que la unidad es defectuosa y contiene 3 de los tipos defectuosos.
Utiliza los siguientes botones para avanzar en la hoja de recogida de datos.
- Seleccione Omitir para omitir una observación.
- Seleccione Anterior para editar la observación anterior.
- Selecciona Siguiente para avanzar a la siguiente celda.
- Selecciona Finalizar ahora para completar la recogida de datos.
Seleccione Agregar fila para agregar otra fila al formulario de recopilación de datos, si es necesario.
Nota
Una medida que crea una carta I-MR solo puede tener una observación.
Cuando la recopilación esté completa, guarde y salga, o cancele y salga.

Nota

Puede cambiar el orden de los descriptores o medidas en el plan de muestreo. Para obtener más información, vaya a Establecer el orden de recopilación de datos.

Introduce los datos manualmente en una hoja de verificación

El plan de muestreo que especifica crea un formulario de recopilación de datos en formato de cuestionario para sus medidas defectuosas.

Selecciona Iniciar recopilación desde la estación en el panel de control del operador.
Introduzca primero los descriptores de subgrupo, si los tiene.
Responda a cada pregunta seleccionando una opción Pass/Fail. Puede personalizar estas etiquetas durante la configuración.
Cuando la recopilación esté completa, seleccione Aceptar para enviar.

Nota

Puede cambiar el orden de los descriptores o preguntas en el plan de muestreo. Para obtener más información, vaya a Establecer el orden de recopilación de datos.
